Verticale bocht, 2 compartimenten , kanaalhoogte 58 mm

Art.nr. 7400643 | EAN 4012197349592

Art.nr. / Type	7400643 / KV2 25058-2

Breedte	250 mm

Aantal compartimenten	2 St.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen). Alleen met de UZD250-4/350-4 compatibel.

Technische gegevens

Technische gegevens

Aantal compartimenten	2 St.
Aantal vaste scheidingswanden	1
Afm. h	58 mm
Breedte	250 mm
Dimensie	330x177,7x177,7
Doorsnede compartiment a	5800 mm²
Doorsnede compartiment b	7500 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor vlak gesloten ondervloerkanaal	nee

Hoogte	58 mm
Kanaalbreedte min.	250 mm
Kanaalhoogte min.	58 mm
Lengte	178 mm
Maat a	110 mm
Maat b	140 mm
Materiaal	staal
Oppervlak	bandverzinkt

Alle typen

Alle typen

Type	Breedte	Aantal compartimenten	Art.nr.	Aantal	kl. VKE
KV2 25058-2	250 mm	2 St.	7400643	Stuks	1 Stuks

Downloads

Specificatieblad KV2 25058-2 / 7400643 , 0.16MB , pdf

Conformiteitsverklaring KV2 25058-2 / 7400643 , 0.17MB , pdf

KV2 25058-2 / 7400643 , 0.34MB , pdf

Download

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 250-3 , 0.33MB , pdf

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 350-3 , 0.38MB , pdf

Montagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

Montagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 19.88MB , pdf

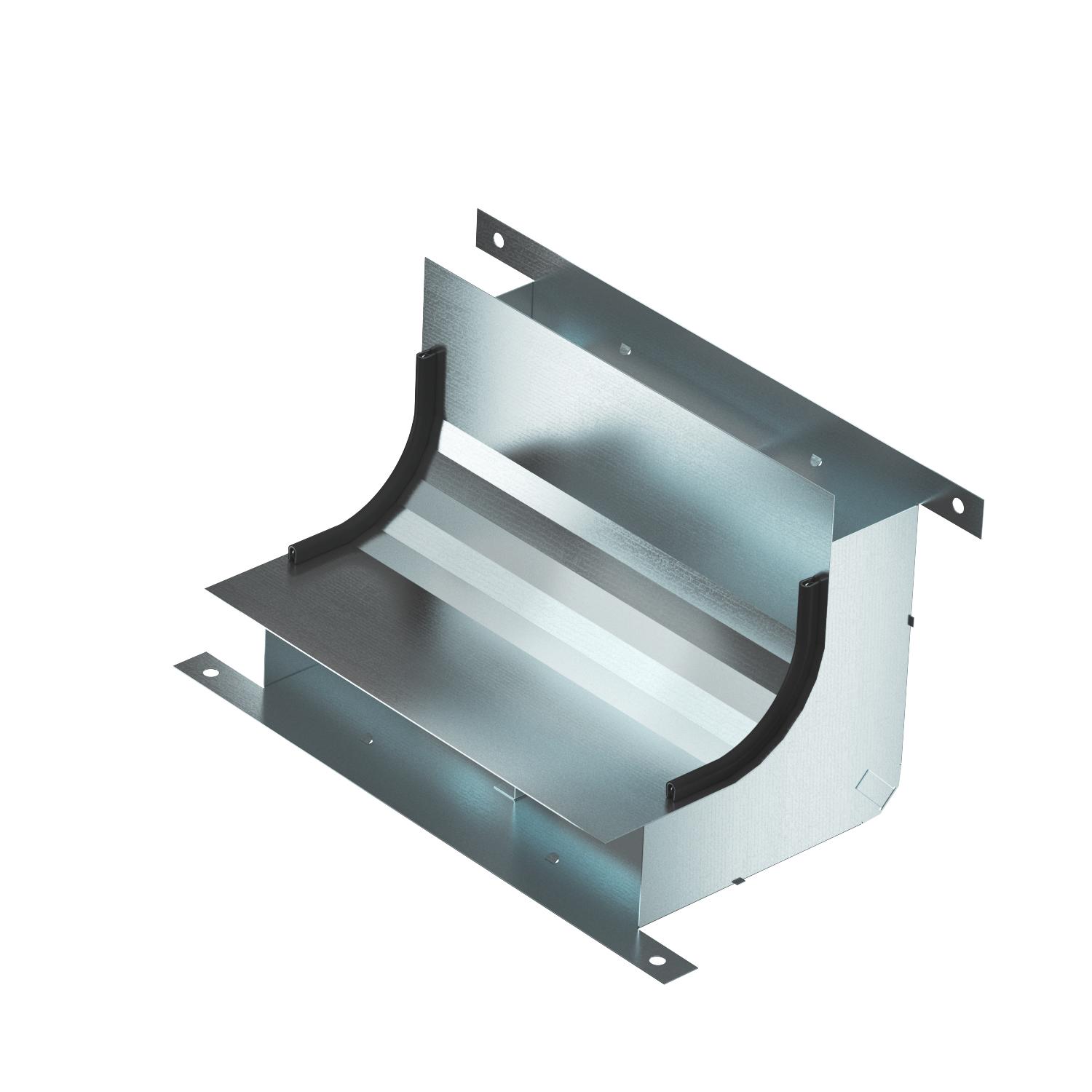

Productgrafiek KV2 25058-2 / 7400643, 83.37 kB, jpg

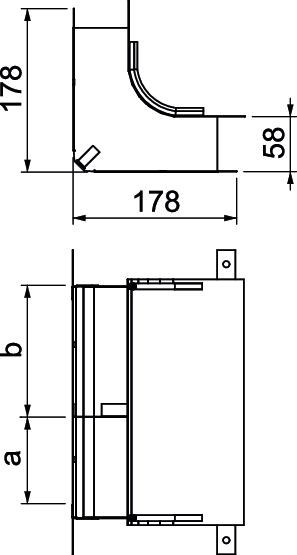

Dimensionale tekening KV2 25058-2 / 7400643, 16.26 kB, jpg
