Verticale bocht, 2 compartimenten , kanaalhoogte 48 mm

Art.nr. 7400629 | EAN 4012197349479

2 St.
Productbeschrijving
Productbeschrijving

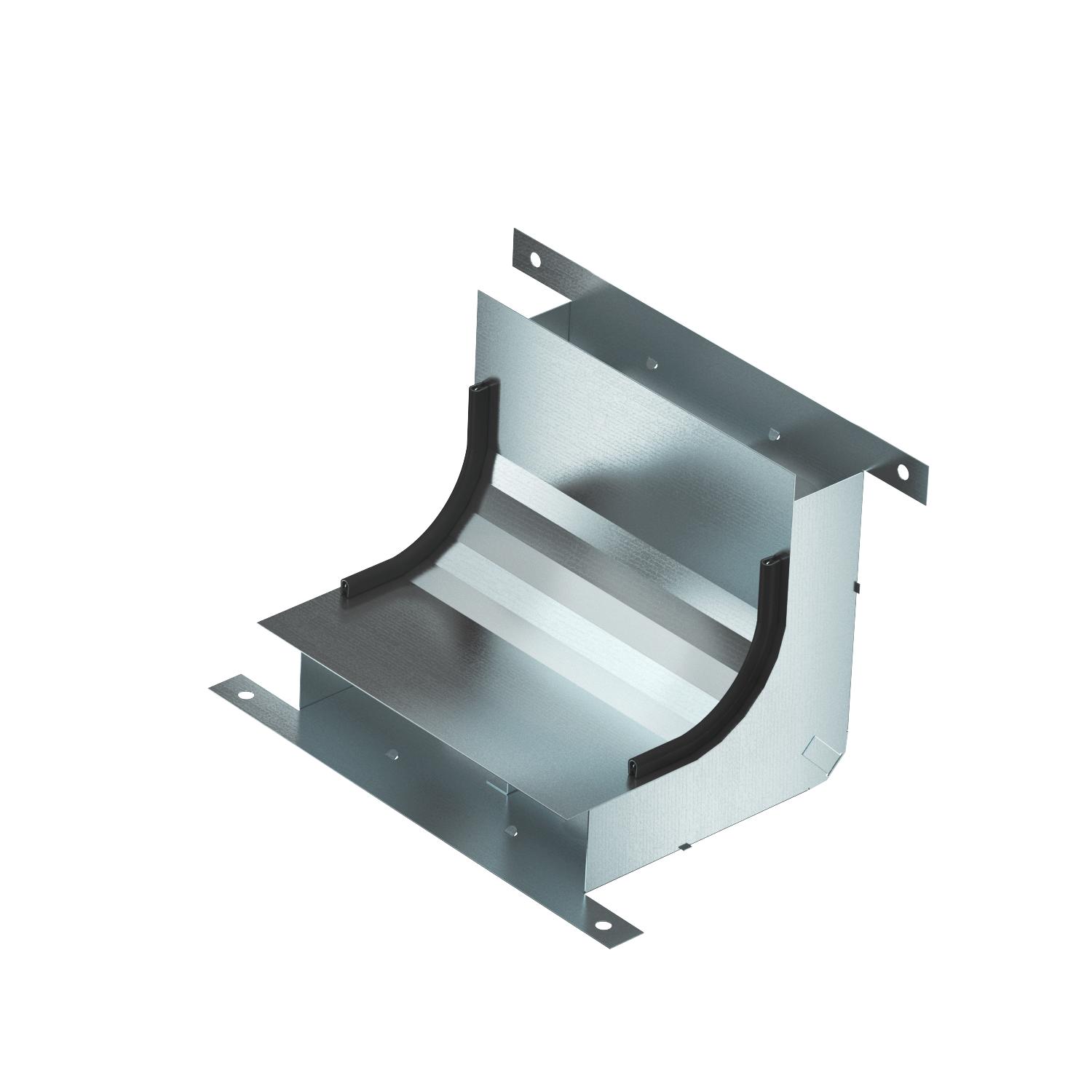

Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen

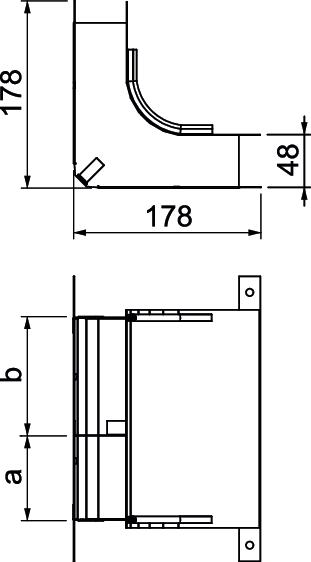

Technische gegevens

Technische gegevens

Aantal compartimenten 2 St.
Aantal vaste scheidingswanden 1
Afm. h 48 mm
Breedte 190 mm
Dimensie 270x177,7x177,7
Doorsnede compartiment a 3413 mm²
Doorsnede compartiment b 4804 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal nee
Hoogte 48 mm
Kanaalbreedte min. 190 mm
Kanaalhoogte min. 48 mm
Lengte 178 mm
Maat a 80 mm
Maat b 110 mm
Materiaal staal
Oppervlak bandverzinkt
Alle typen

Alle typen

Type Breedte Aantal compartimenten Art.nr. Aantal kl. VKE
KV2 19048-2 190 mm 2 St. 7400629
1 Stuks
KV2 25048-2 250 mm 2 St. 7400641
1 Stuks
