Verticale bocht, 2 compartimenten , kanaalhoogte 38 mm

Art.nr. 7400623 | EAN 4012197349448

Art.nr. / Type

Breedte

Aantal compartimenten	2 St.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).

Technische gegevens

Technische gegevens

Aantal compartimenten	2 St.
Aantal vaste scheidingswanden	1
Afm. h	38 mm
Breedte	190 mm
Dimensie	270x177,7x177,7
Doorsnede compartiment a	2639 mm²
Doorsnede compartiment b	3730 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor vlak gesloten ondervloerkanaal	nee

Hoogte	38 mm
Kanaalbreedte min.	190 mm
Kanaalhoogte min.	38 mm
Lengte	178 mm
Maat a	80 mm
Maat b	110 mm
Materiaal	staal
Oppervlak	bandverzinkt

Alle typen

Alle typen

Type	Breedte	Aantal compartimenten	Art.nr.	Aantal	kl. VKE
KV2 19038-2	190 mm	2 St.	7400623	Stuks	1 Stuks
KV2 25038-2	250 mm	2 St.	7400637	Stuks	1 Stuks

Downloads

Specificatieblad KV2 19038-2 / 7400623 , 0.15MB , pdf

Conformiteitsverklaring KV2 19038-2 / 7400623 , 0.17MB , pdf

KV2 19038-2 / 7400623 , 0.34MB , pdf

Download

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 350-3 , 0.38MB , pdf

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 250-3 , 0.33MB , pdf

Montagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

Montagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 19.88MB , pdf

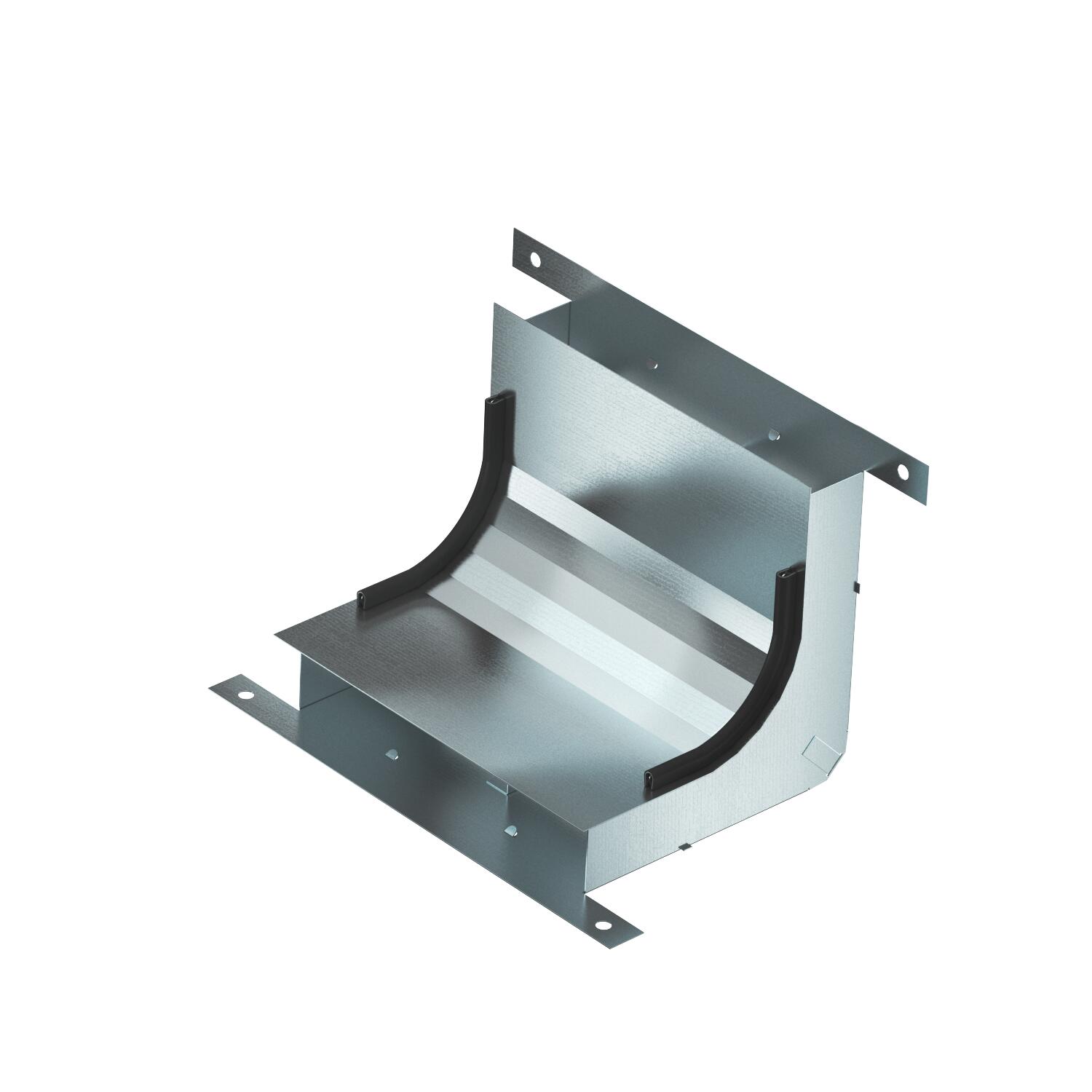

Productgrafiek KV2 19038-2 / 7400623, 69.25 kB, jpg

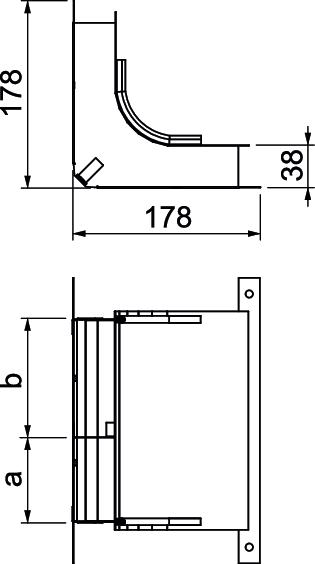

Dimensionale tekening KV2 19038-2 / 7400623, 16.84 kB, jpg
