Verspankabelladder WKLG 160 FT 6000 | 200 | 2 | nee

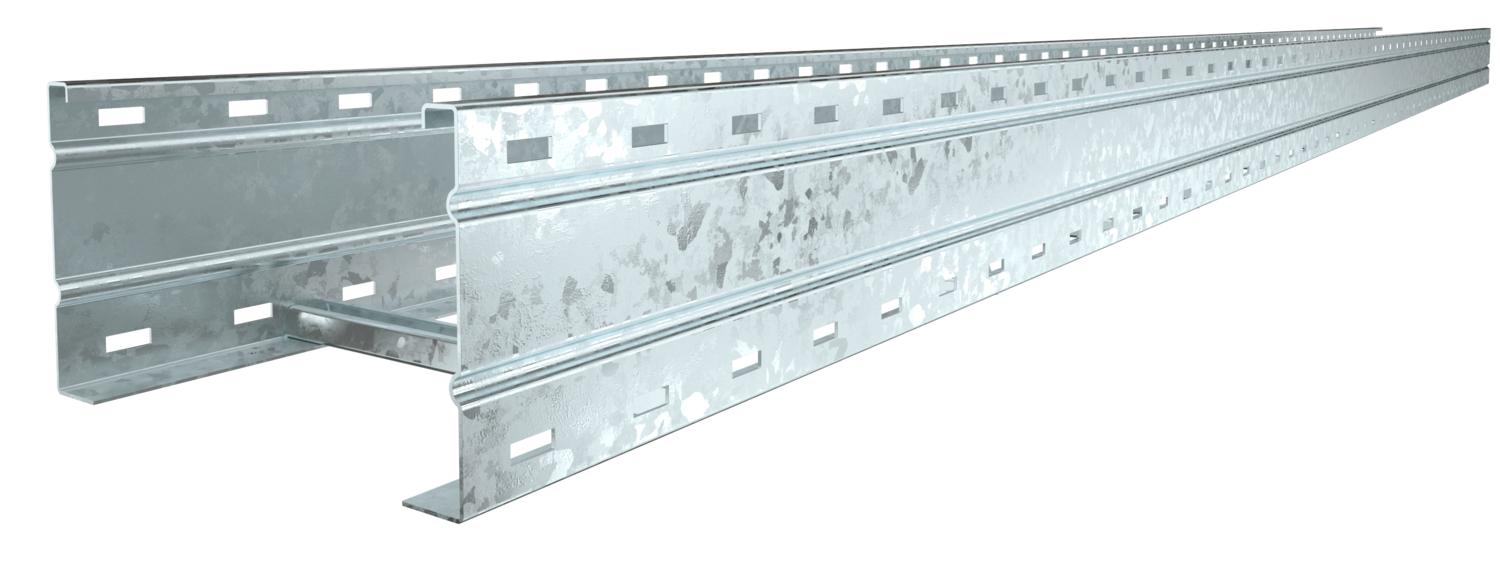

Verspankabelladder WKLG 160 FT

Art.nr. 6227120 | EAN 4012196169399

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Verspankabelladder met geperforeerde langsligger, zijhoogte 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Afmetingen	160 x 200
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	17,06 kg CO₂e / 1 Meter
Dimensie	160x200x6000
Functiebehoud	nee
Hoogte	160 mm
Kleur	zink
Lengte	6000 ft
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Materiaal	staal
Nuttige doorsnede	282 cm²
Nuttige doorsnede	28200 mm²
Oppervlak	thermisch verzinkt

Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,59 kN/m
Steunafstand 4,0 m	2,3 kN/m
Steunafstand 4,5 m	2,04 kN/m
Steunafstand 5,0 m	1,8 kN/m
Steunafstand 6,0 m	1,4 kN/m
Steunafstand 7,0 m	1 kN/m
Steunafstand 8,0 m	0,7 kN/m
Uitvoering van de sporten	Profiel niet geperforeerd
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Belastingsdiagram verspankabelladder type WKLG 160

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
WKLG 1620 FT	6000 mm	200 mm	2 mm	nee	6227120	m	6 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	nee	6227139	m	6 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	nee	6227147	m	6 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	nee	6227155	m	6 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	nee	6227163	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	WRVL 160 FT	6227716	Stuks	2 Stuks

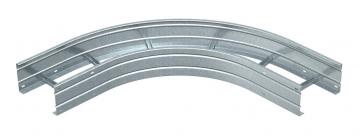

90°-bocht 160 FT	WLB 90 162 FT	6229425	Stuks	1 Stuks
Deksel met draaigrendel DD	WDRL 1116 20 DD	6227600	m	6 m
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	30 m
