Verspankabelladder WKLG 160 A4
Art.nr. 6227172 | EAN 4012195909996
- Productbeschrijving
-

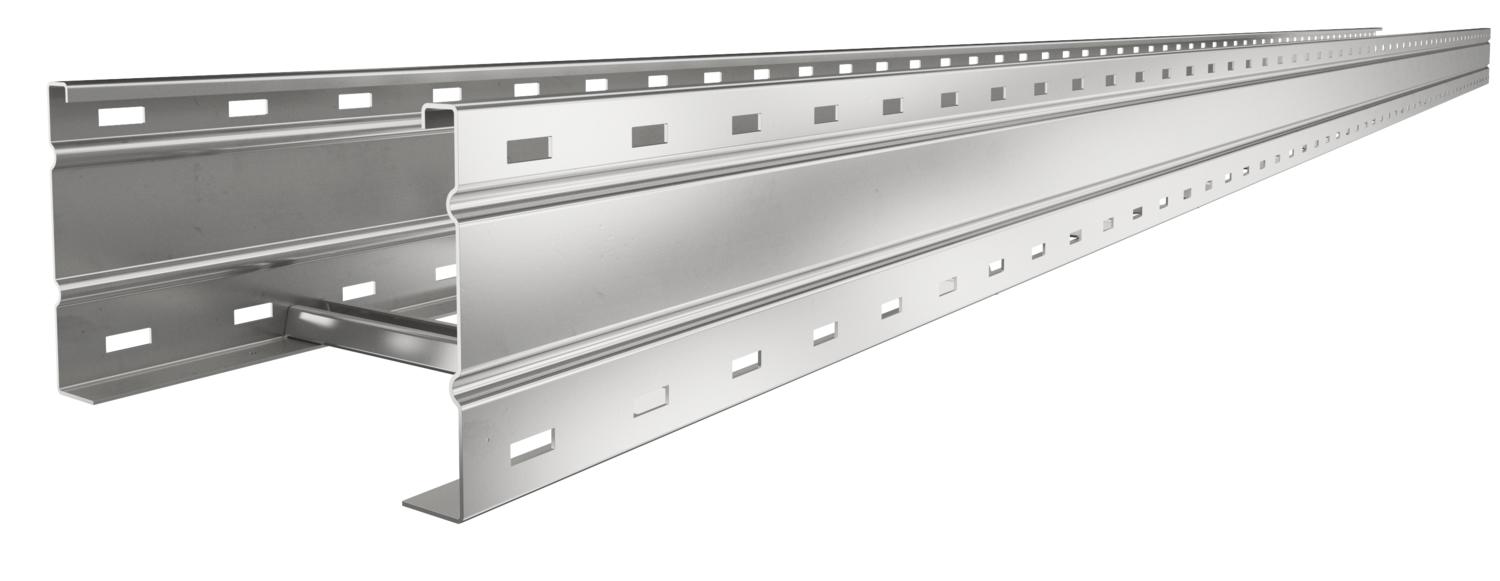

ProductbeschrijvingVerspankabelladder, met geperforeerde langsligger, met een zijhoogte van 160 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-
Afmetingen
Breedte 300 mm CO₂-voetafdruk (GWP) van wieg tot poort 39,474 kg CO₂e / 1 Meter Dimensie 160x300x6000 Functiebehoud nee Hoogte 160 mm Kleur roestvrij staal Lengte 6000 mm Lengte 6000 ft Maat B 300 mm Maat L 6000 mm Materiaal Roestvast staal 1.4571 Nuttige doorsnede 42700 mm² Nuttige doorsnede 427 cm² Oppervlak blank, nabehandeld Plaatdikte 2 mm Roestvast staal, gebeitst nee Sleufmaat sport 16,50 Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,59 kN/m Steunafstand 4,0 m 2,3 kN/m Steunafstand 4,5 m 2,04 kN/m Steunafstand 5,0 m 1,8 kN/m Steunafstand 6,0 m 1,4 kN/m Steunafstand 7,0 m 1 kN/m Steunafstand 8,0 m 0,7 kN/m Uitvoering van de sporten Profiel niet geperforeerd Uitvoering van de zijkant Profiel (open) Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelladder type WKLG 160
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
Specificatieblad WKLG 1630 A4 / 6227172 , 0.55MB , pdfEU Conformiteitsverklaring WKLG 1630 A4 / 6227172 , 0.15MB , pdfUK-Conformiteitsverklaring WKLG 1630 A4 / 6227172 , 0.09MB , pdfMilieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontagehandleiding Weitspannkabelleitern , 11.33MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
