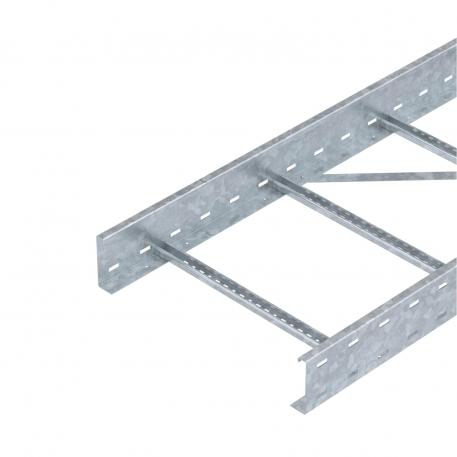

Verspankabelladder WKLG 110 FT

Art.nr. 6311071 | EAN 4012196883516

6000 mm
2 mm
nee
Productbeschrijving
Productbeschrijving
Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.


Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
Technische gegevens

Technische gegevens

Afmetingen 110 x 500
Breedte 500 mm
CO₂-voetafdruk (GWP) van wieg tot poort 14,8493 kg CO₂e / 1 Meter
Dimensie 110x500x6000
Functiebehoud nee
Hoogte 110 mm
Kleur zink
Lengte 6000 mm
Maat B 500 mm
Maat L 6000 mm
Materiaal staal
Nuttige doorsnede 471 cm²
Nuttige doorsnede 47100 mm²
Oppervlak thermisch verzinkt
Plaatdikte 2 mm
Roestvast staal, gebeitst nee
Sleufmaat sport 17,00
Steunafstand 3,0 m 2,9 kN/m
Steunafstand 3,5 m 2,48 kN/m
Steunafstand 4,0 m 2,1 kN/m
Steunafstand 4,5 m 1,78 kN/m
Steunafstand 5,0 m 1,5 kN/m
Steunafstand 6,0 m 1 kN/m
Steunafstand 7,0 m 0,7 kN/m
Uitvoering van de sporten Profiel niet geperforeerd
Uitvoering van de zijkant Profiel (open)
Verspanuitvoering ja
Zijperforatie ja

Technische gegevens

Belastingsdiagram verspankabelladder type WKLG 110

Belastingsdiagram verspankabelladder type WKLG 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Art.nr. Aantal kl. VKE
WKLG 1120 FT 6000 mm 200 mm 2 mm nee 6311059
6 m
WKLG 1130 FT 6000 mm 300 mm 2 mm nee 6311063
6 m
WKLG 1140 FT 6000 mm 400 mm 2 mm nee 6311067
6 m
WKLG 1150 FT 6000 mm 500 mm 2 mm nee 6311071
6 m
WKLG 1160 FT 6000 mm 600 mm 2 mm nee 6311075
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT WRVL 110 FT 6091180
2 Stuks
90°-bocht 110 FT 90°-bocht 110 FT WLB 90 115 FT 6312462
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD WDRL 1116 50 DD 6227612
6 m
Scheidingsschot 85 DD Scheidingsschot 85 DD TSG 85 DD 6062331
45 m
Aftakplaat FT Aftakplaat FT LAB 50 FT 6220460
1 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2 Klemstuk voor de bevestiging van het scheidingsschot A2 KS KL A2 6062284
30 Stuks
Downloads

Download

EU Conformiteitsverklaring WKLG 1150 FT / 6311071 , 0.15MB , pdf
