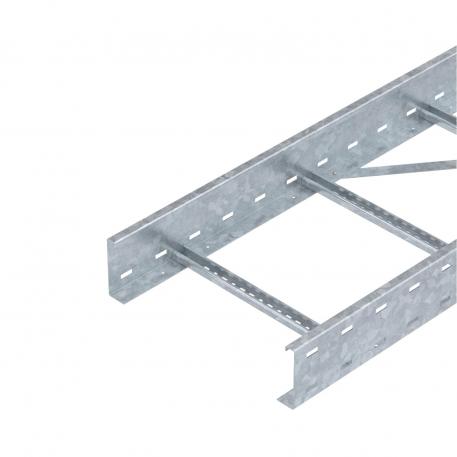

Verspankabelladder WKLG 110 FT 6000 | 400 | 2 | nee

Verspankabelladder WKLG 110 FT

Art.nr. 6311067 | EAN 4012196883455

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

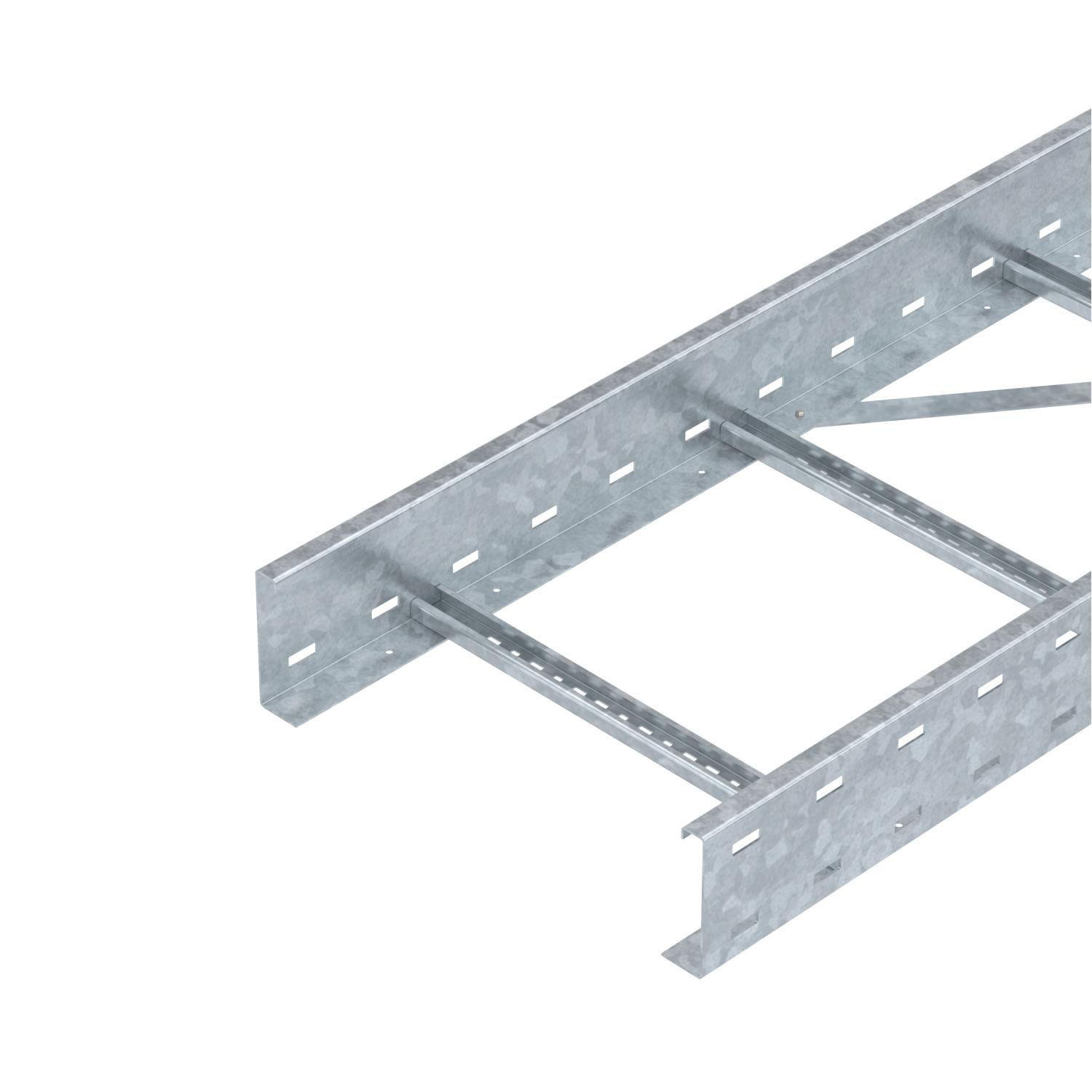

Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.

Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Afmetingen	110 x 400
Breedte	400 mm
CO₂-voetafdruk (GWP) van wieg tot poort	14,244 kg CO₂e / 1 Meter
Dimensie	110x400x6000
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	6000 mm
Lengte	6000 ft
Maat B	400 mm
Maat L	6000 mm
Materiaal	staal
Nuttige doorsnede	37600 mm²
Nuttige doorsnede	376 cm²
Oppervlak	thermisch verzinkt

Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	17,00
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,48 kN/m
Steunafstand 4,0 m	2,1 kN/m
Steunafstand 4,5 m	1,78 kN/m
Steunafstand 5,0 m	1,5 kN/m
Steunafstand 6,0 m	1 kN/m
Steunafstand 7,0 m	0,7 kN/m
Uitvoering van de sporten	Profiel niet geperforeerd
Uitvoering van de zijkant	Profiel (open)
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Belastingsdiagram verspankabelladder type WKLG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
WKLG 1120 FT	6000 mm	200 mm	2 mm	nee	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	nee	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	nee	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	nee	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	nee	6311075	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	WRVL 110 FT	6091180	Stuks	2 Stuks
90°-bocht 110 FT	WLB 90 114 FT	6312454	Stuks	1 Stuks
Deksel met draaigrendel DD	WDRL 1116 40 DD	6227608	m	6 m
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m
Aftakplaat FT	LAB 40 FT	6220452	Stuks	1 Stuks
