Verspankabelladder WKLG 110 FS 6000 | 600 | 2 | nee

Verspankabelladder WKLG 110 FS

Art.nr. 6311024 | EAN 4012196883271

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

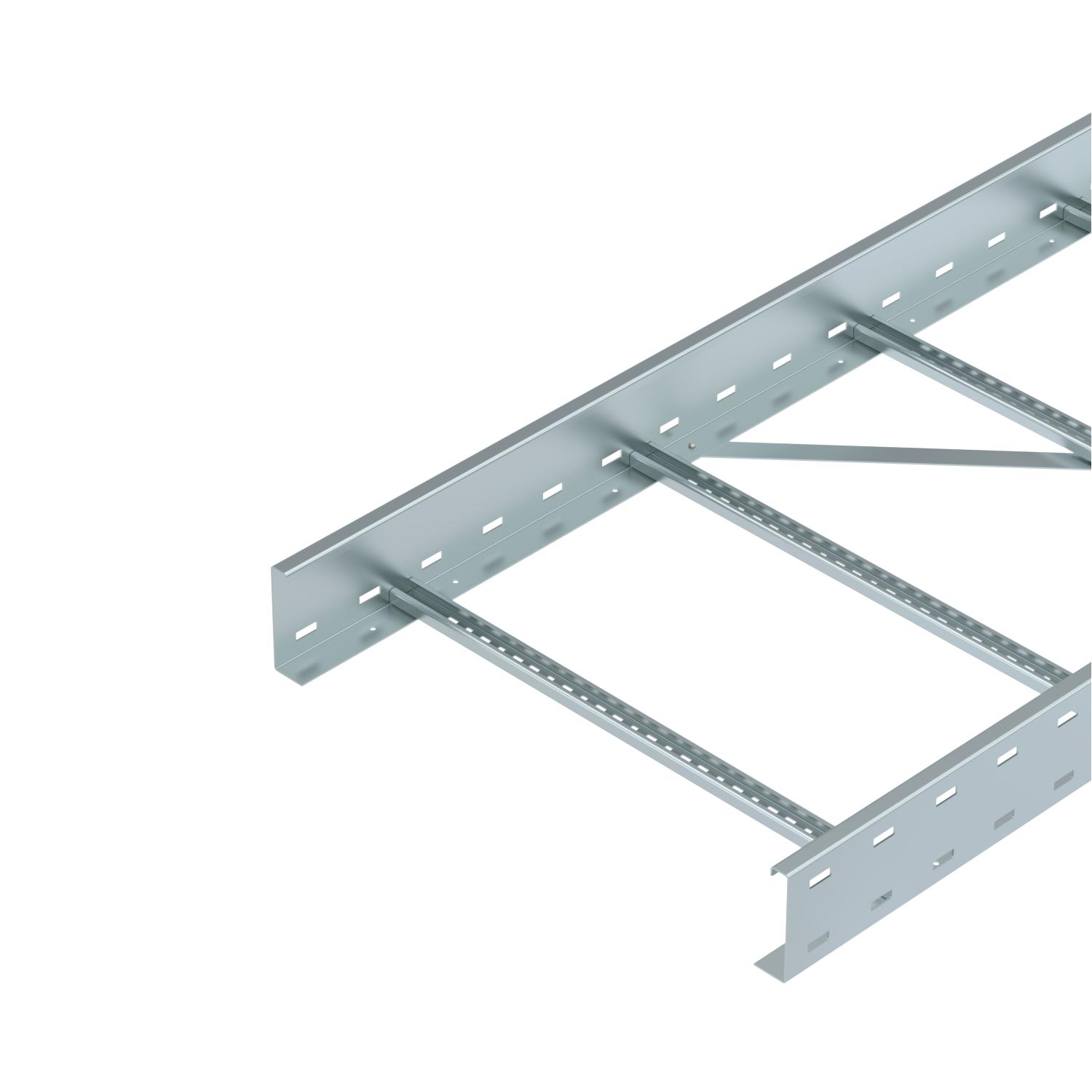

Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Afmetingen	110 x 600
Breedte	600 mm
CO₂-voetafdruk (GWP) van wieg tot poort	16,445 kg CO₂e / 1 Meter
Dimensie	110x600x6000
Functiebehoud	nee
Hoogte	110 mm
Kleur	zink
Lengte	6000 ft
Lengte	6000 mm
Maat B	600 mm
Maat L	6000 mm
Materiaal	staal
Nuttige doorsnede	566 cm²
Nuttige doorsnede	56600 mm²
Oppervlak	bandverzinkt

Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Sleufmaat sport	17,00
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,48 kN/m
Steunafstand 4,0 m	2,1 kN/m
Steunafstand 4,5 m	1,78 kN/m
Steunafstand 5,0 m	1,5 kN/m
Steunafstand 6,0 m	1 kN/m
Steunafstand 7,0 m	0,7 kN/m
Uitvoering van de sporten	Profiel niet geperforeerd
Uitvoering van de zijkant	Profiel (open)
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Belastingsdiagram verspankabelladder type WKLG 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
WKLG 1120 FS	6000 mm	200 mm	2 mm	nee	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	nee	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	nee	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	nee	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	nee	6311024	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	WRVL 110 FS	6091164	Stuks	2 Stuks
90°-bocht 110 FS	WLB 90 116 FS	6312373	Stuks	1 Stuks
Deksel met draaigrendel FS	WDRL 1116 60 FS	6227465	m	6 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	45 m
