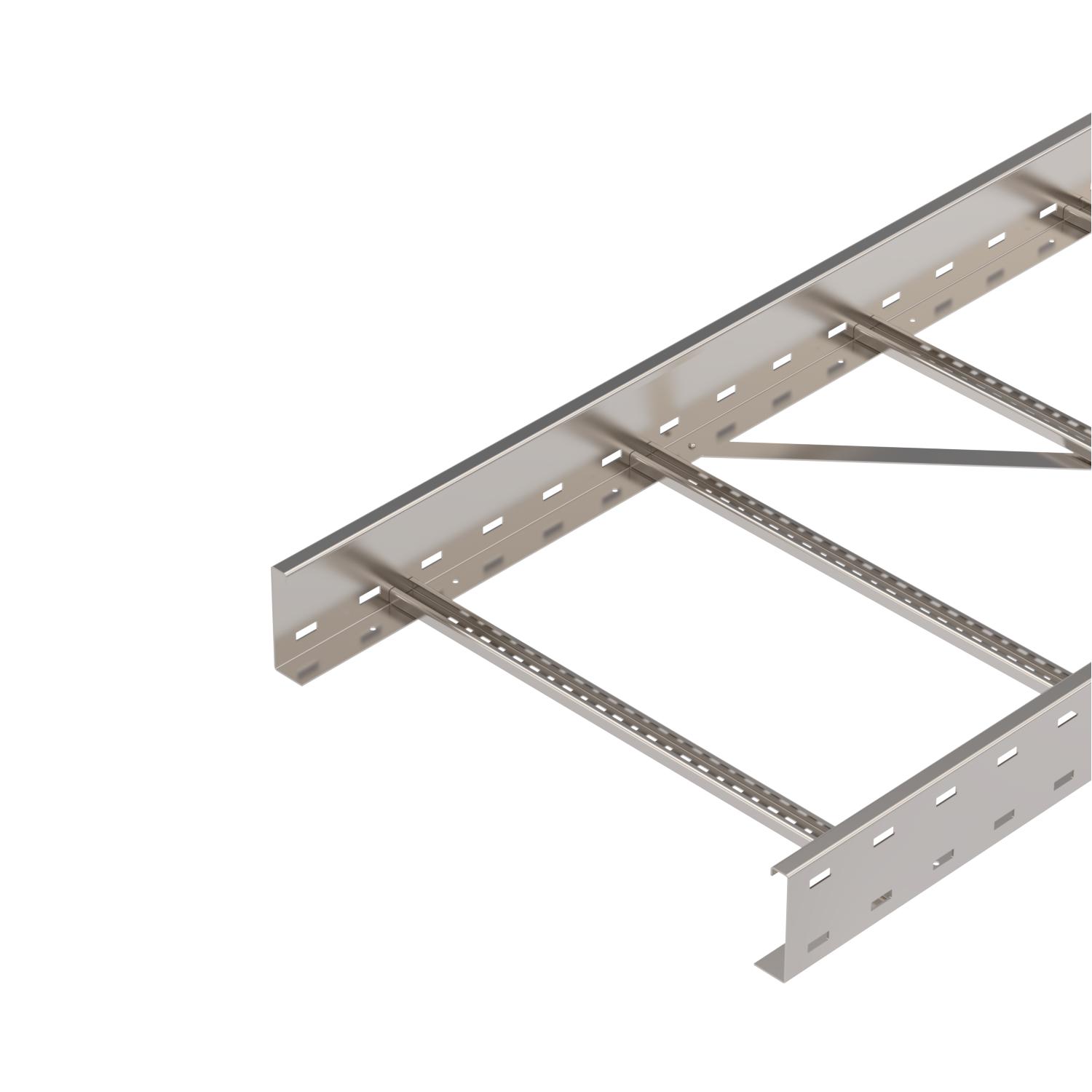

Verspankabelladder WKLG 110 A4
Art.nr. 6311233 | EAN 4012195403142
- Productbeschrijving
-
Productbeschrijving
Verspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
-
- Technische gegevens
-
Technische gegevens
Afmetingen 110 x 600 Dimensie 110x600x6000 Functiebehoud nee Materiaal Roestvast staal 1.4571 Nuttige doorsnede 56600 mm² Nuttige doorsnede 566 cm² Oppervlak blank, nabehandeld Plaatdikte 2 mm Roestvast staal, gebeitst nee Uitvoering van de sporten Profiel niet geperforeerd Uitvoering van de zijkant Profiel (open) Verspanuitvoering ja Zijperforatie ja Afmetingen
Breedte 600 mm Hoogte 110 mm Lengte 6000 ft Lengte 6000 mm Maat B 600 mm Maat L 6000 mm Sleufmaat sport 17,00 Belastingen
Steunafstand 3,0 m 2,3 kN/m Steunafstand 3,5 m 1,9 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,33 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,8 kN/m Steunafstand 7,0 m 0,4 kN/m Technische gegevens
Belastingsdiagram verspankabelladder type WKLG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
