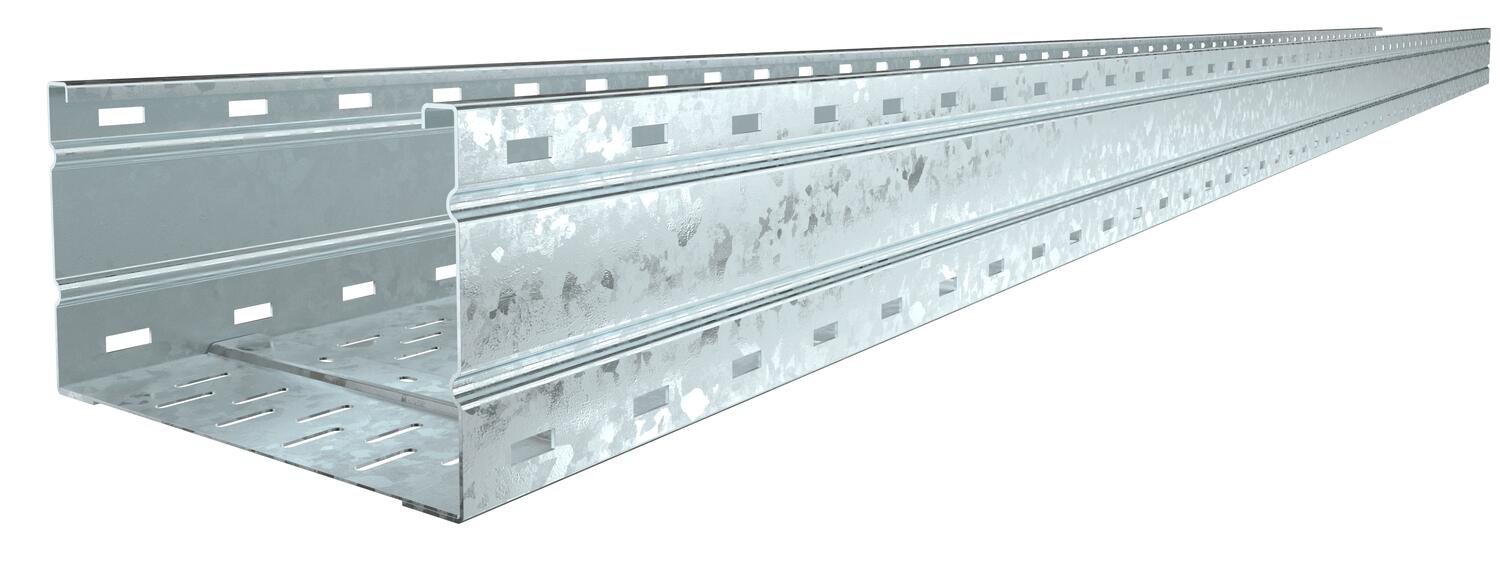

Verspankabelgoot WKSG 160 FT

Art.nr. 6098550 | EAN 4012196810734

nee
6000 mm
2 mm
Productbeschrijving
Productbeschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 160 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijkanthoogte 160 mm
Technische gegevens

Technische gegevens

Afmetingen 200x6000
Breedte 200 mm
CO₂-voetafdruk (GWP) van wieg tot poort 19,765 kg CO₂e / 1 Meter
Dimensie 160x200x6000
Effectieve lengte 6000 mm
Functiebehoud nee
Hoogte 160 mm
Kleur zink
Lengte 6000 mm
Maat B 200 mm
Maat L 6000 mm
Magnetische afschermingsdemping met deksel 50 dB
Magnetische afschermingsdemping zonder deksel 20 dB
Materiaal staal
Montagegat in bodem ja
Nuttige doorsnede 30200 mm²
Nuttige doorsnede 302 cm²
Oppervlak thermisch verzinkt
Plaatdikte 2 mm
Roestvast staal, gebeitst nee
Steunafstand 3,0 m 2,9 kN/m
Steunafstand 3,5 m 2,59 kN/m
Steunafstand 4,0 m 2,3 kN/m
Steunafstand 4,5 m 2,04 kN/m
Steunafstand 5,0 m 1,8 kN/m
Steunafstand 6,0 m 1,4 kN/m
Steunafstand 7,0 m 1 kN/m
Steunafstand 8,0 m 0,7 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering ja
Zijperforatie ja

Technische gegevens

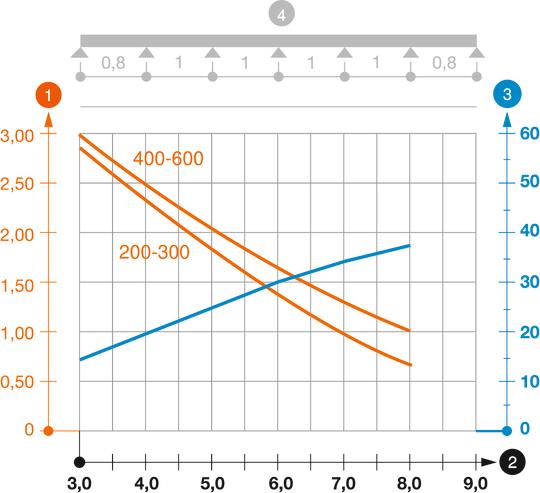

Belastingsdiagram verspankabelgoot type WKSG 160

Belastingsdiagram verspankabelgoot type WKSG 160
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Functiebehoud Lengte Breedte Plaatdikte Art.nr. Aantal kl. VKE
WKSG 162 FT nee 6000 mm 200 mm 2 mm 6098550
6 m
WKSG 163 FT nee 6000 mm 300 mm 2 mm 6098554
6 m
WKSG 164 FT nee 6000 mm 400 mm 2 mm 6098558
6 m
WKSG 165 FT nee 6000 mm 500 mm 2 mm 6098562
6 m
WKSG 166 FT nee 6000 mm 600 mm 2 mm 6098566
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT WRVL 110 FT 6091180
2 Stuks

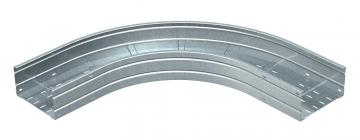

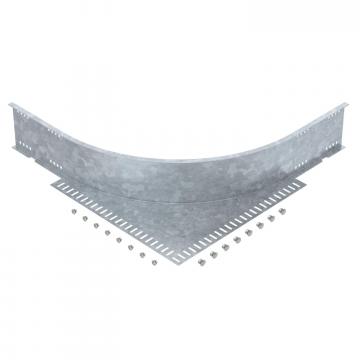

90° bocht 160 FT 90° bocht 160 FT WRB 90 162 FT 6098730
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD WDRL 1116 20 DD 6227600
6 m
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
30 m
Voegplaat DD Voegplaat DD SSLB 200 DD 7070314
20 Stuks
