Verspankabelgoot WKSG 160 FS

Art.nr. / Type

Functiebehoud	nee

Lengte	6000 mm

Breedte

Plaatdikte	2 mm

Productbeschrijving

Productbeschrijving

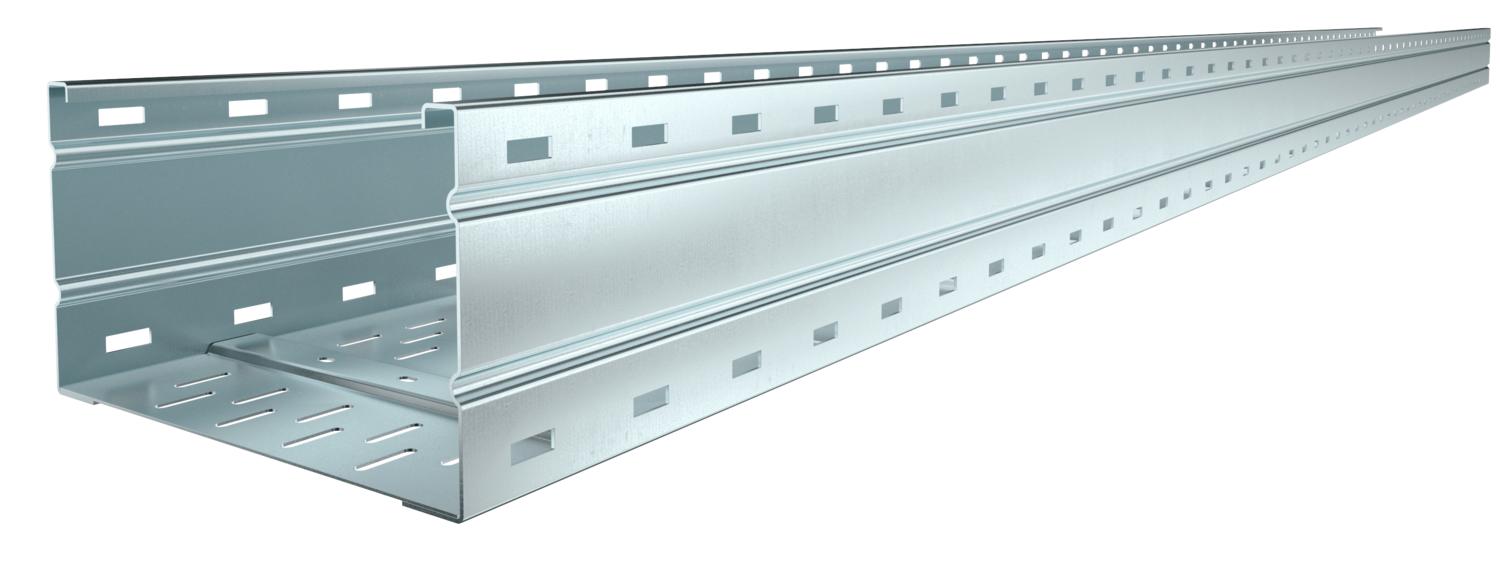

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 160 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	160 x 200
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	20,993 kg CO₂e / 1 Meter
Dimensie	160x200x6000
Effectieve lengte	6000 mm
Functiebehoud	nee
Hoogte	160 mm
Kleur	zink
Lengte	6000 mm
Maat B	200 mm
Maat L	6000 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	staal
Montagegat in bodem	ja
Nuttige doorsnede	30200 mm²

Nuttige doorsnede	302 cm²
Oppervlak	bandverzinkt
Plaatdikte	2 mm
Roestvast staal, gebeitst	nee
Steunafstand 3,0 m	2,9 kN/m
Steunafstand 3,5 m	2,59 kN/m
Steunafstand 4,0 m	2,3 kN/m
Steunafstand 4,5 m	2,04 kN/m
Steunafstand 5,0 m	1,8 kN/m
Steunafstand 6,0 m	1,4 kN/m
Steunafstand 7,0 m	1 kN/m
Steunafstand 8,0 m	0,7 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	ja
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Functiebehoud	Lengte	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
WKSG 162 FS	nee	6000 mm	200 mm	2 mm	6098501	m	6 m
WKSG 163 FS	nee	6000 mm	300 mm	2 mm	6098505	m	6 m
WKSG 164 FS	nee	6000 mm	400 mm	2 mm	6098509	m	6 m
WKSG 165 FS	nee	6000 mm	500 mm	2 mm	6098513	m	6 m
WKSG 166 FS	nee	6000 mm	600 mm	2 mm	6098517	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

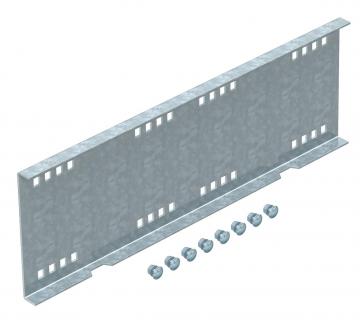

Koppelplaat FS	WRVL 160 FS	6227708	Stuks	2 Stuks
90° bocht 160 FS	WRB 90 162 FS	6098703	Stuks	1 Stuks
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
Deksel met draaigrendel FS	WDRL 1116 20 FS	6227422	m	6 m
Voegplaat FS	SSLB 200 FS	7070213	Stuks	20 Stuks
