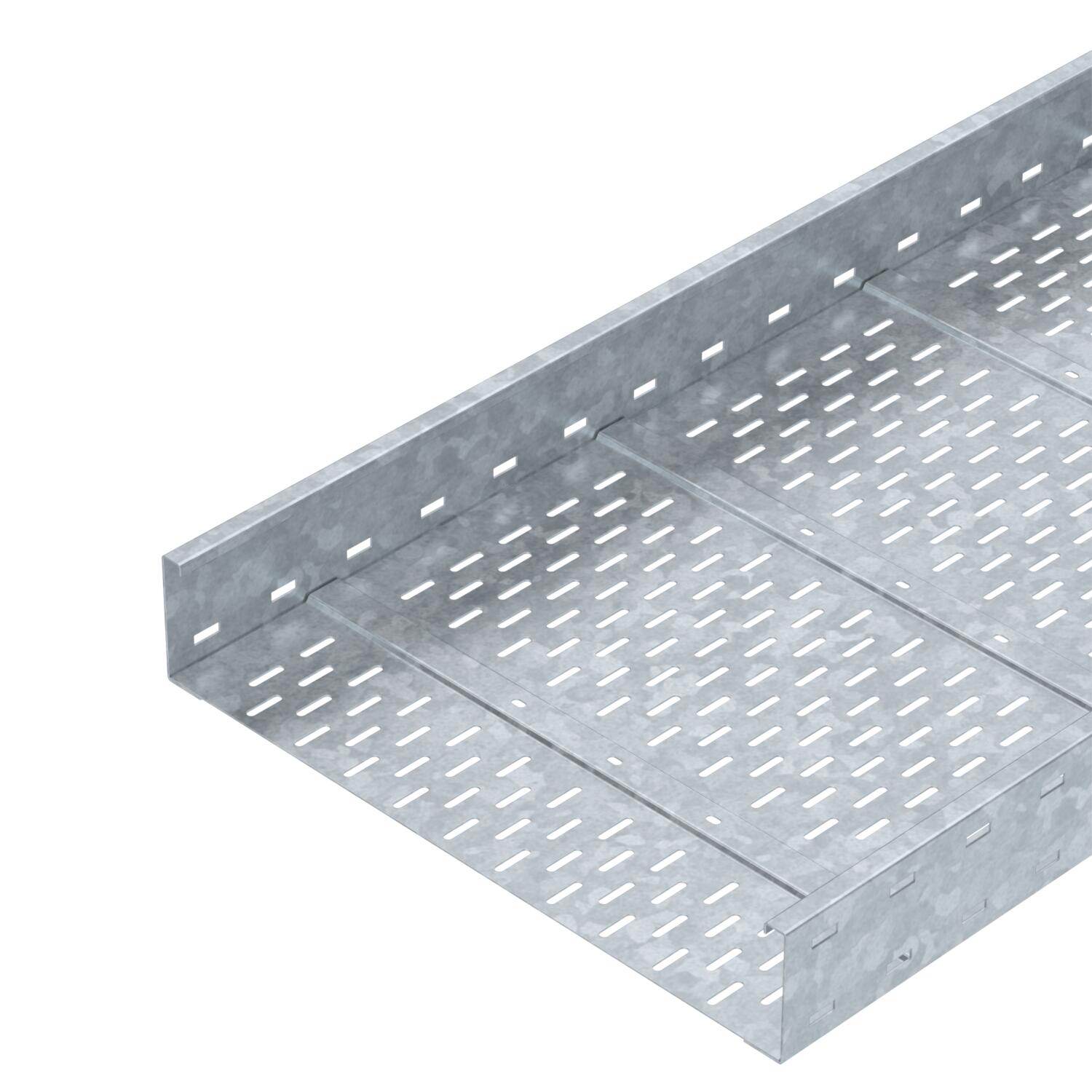

Verspankabelgoot WKSG 110 FT
Art.nr. 6098157 | EAN 4012196033973
- Productbeschrijving
-
Productbeschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 110 x 600 Dimensie 110x600x6000 Effectieve lengte 6000 mm Functiebehoud nee Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal staal Montagegat in bodem ja Nuttige doorsnede 614 cm² Nuttige doorsnede 61400 mm² Oppervlak thermisch verzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Afmetingen
Breedte 600 mm Hoogte 110 mm Lengte 6000 mm Maat B 600 mm Maat L 6000 mm Belastingen
Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,43 kN/m Steunafstand 4,0 m 2 kN/m Steunafstand 4,5 m 1,72 kN/m Steunafstand 5,0 m 1,5 kN/m Steunafstand 6,0 m 1 kN/m Steunafstand 7,0 m 0,7 kN/m Steunafstand 8,0 m 0,4 kN/m Technische gegevens
Belastingsdiagram verspankabelgoot type WKSG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT
WRVL 110 FT 6091180 2 Stuks
90° bocht 110 FT
WRB 90 160 FT 6098360 1 Stuks
Deksel met draaigrendel DD
WDRL 1116 60 DD 6227616 6 m
Scheidingsschot 85 DD
TSG 85 DD 6062331 45 m
Voegplaat DD
SSLB 600 DD 7070334 20 Stuks - Downloads
-
Specificatieblad WKSG 160 FT / 6098157 , 0.39MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfBrochure Verspansystemen , 2.10MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring WKSG 160 FT / 6098157 , 0.15MB , pdfUK-Conformiteitsverklaring WKSG 160 FT / 6098157 , 0.14MB , pdfREACH Conformiteitsverklaring WKSG 160 FT / 6098157 , 0.12MB , pdfRoHS Conformiteitsverklaring WKSG 160 FT / 6098157 , 0.12MB , pdfDuurzaamheidsrapport Duurzaamheidsrapport kabeldraagsystemen , 2.00MB , pdfMontagehandleiding Weitspannkabelrinnen , 10.82MB , pdf
