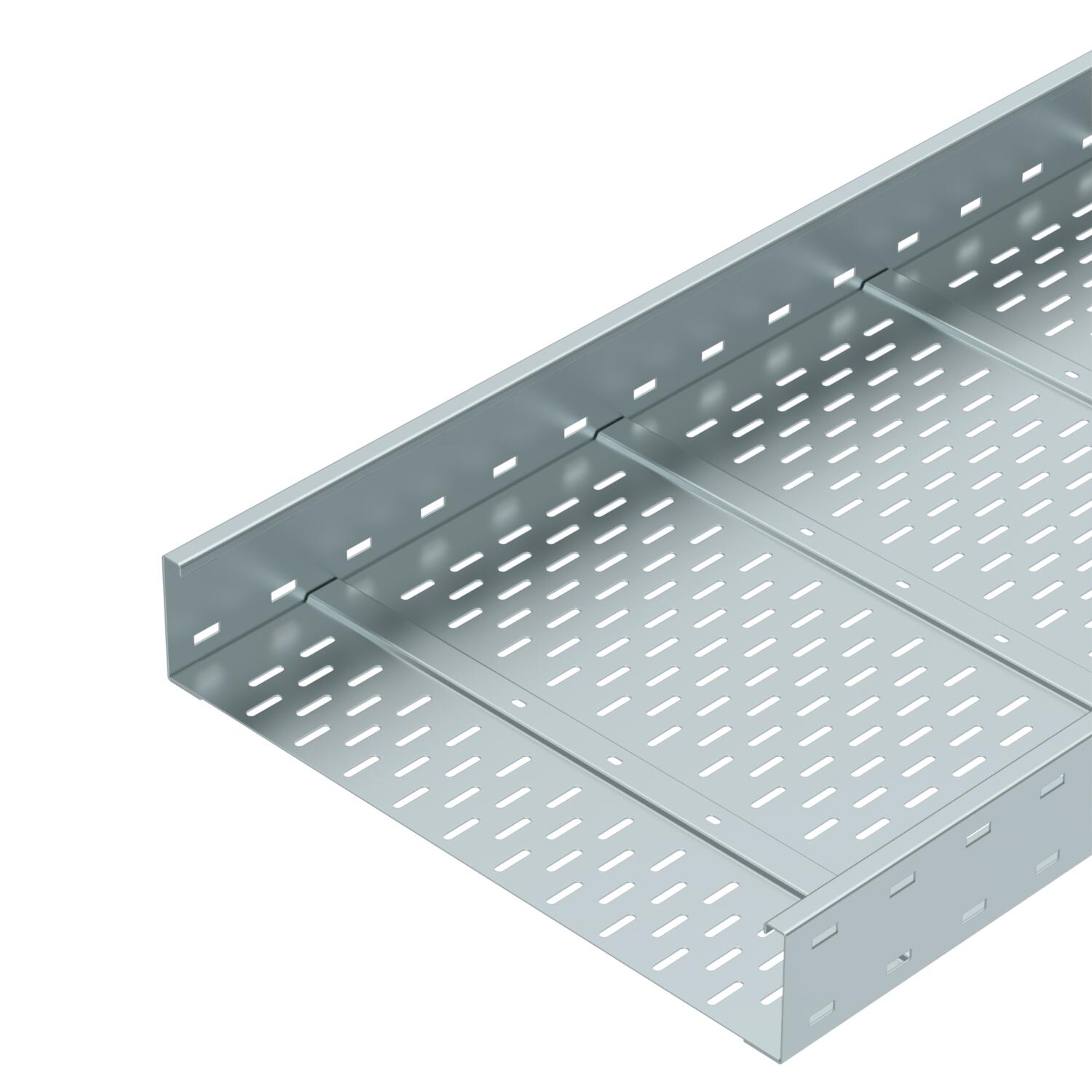

Verspankabelgoot WKSG 110 FS
Art.nr. 6098127 | EAN 4012196351671
- Productbeschrijving
-
Productbeschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 110 x 600 Dimensie 110x600x6000 Effectieve lengte 6000 mm Functiebehoud nee Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal staal Montagegat in bodem ja Nuttige doorsnede 61400 mm² Nuttige doorsnede 614 cm² Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Afmetingen
Afm. H 10 mm Breedte 600 mm Hoogte 110 mm Lengte 6000 mm Maat B 600 mm Maat L 6000 mm Belastingen
Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,43 kN/m Steunafstand 4,0 m 2 kN/m Steunafstand 4,5 m 1,72 kN/m Steunafstand 5,0 m 1,5 kN/m Steunafstand 6,0 m 1 kN/m Steunafstand 7,0 m 0,7 kN/m Steunafstand 8,0 m 0,4 kN/m Technische gegevens
Belastingsdiagram verspankabelgoot type WKSG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
