Verspankabelgoot WKSG 110 FS
Art.nr. 6098115 | EAN 4012196351497
- Productbeschrijving
-
Productbeschrijving

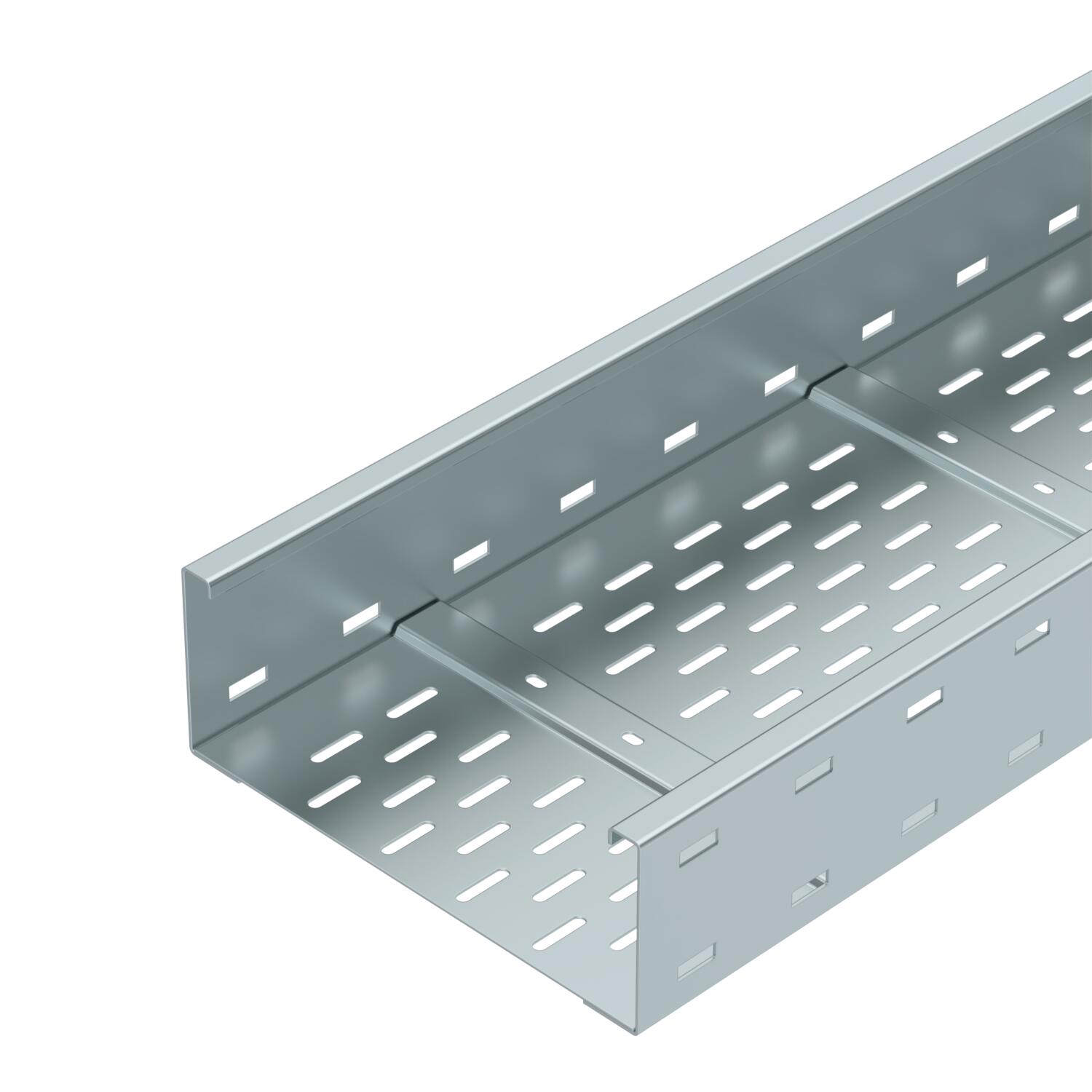

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 300 x 110 Dimensie 110x300x6000 Effectieve lengte 6000 mm Functiebehoud nee Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal staal Montagegat in bodem ja Nuttige doorsnede 305 cm² Nuttige doorsnede 30500 mm² Oppervlak bandverzinkt Plaatdikte 2 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Afmetingen
Afm. H 10 mm Breedte 300 mm Hoogte 110 mm Lengte 6000 mm Maat B 300 mm Maat L 6000 mm Belastingen
Steunafstand 3,0 m 2,5 kN/m Steunafstand 3,5 m 2,01 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,32 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,75 kN/m Steunafstand 7,0 m 0,45 kN/m Steunafstand 8,0 m 0,2 kN/m Technische gegevens
Belastingsdiagram verspankabelgoot type WKSG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS
WRVL 110 FS 6091164 2 Stuks
90° bocht 110 FS
WRB 90 130 FS 6098308 1 Stuks
Deksel met draaigrendel FS
WDRL 1116 30 FS 6227430 6 m
Scheidingsschot 85 FS
TSG 85 FS 6062114 45 m
Voegplaat FS
SSLB 300 FS 7070217 20 Stuks - Downloads
-
