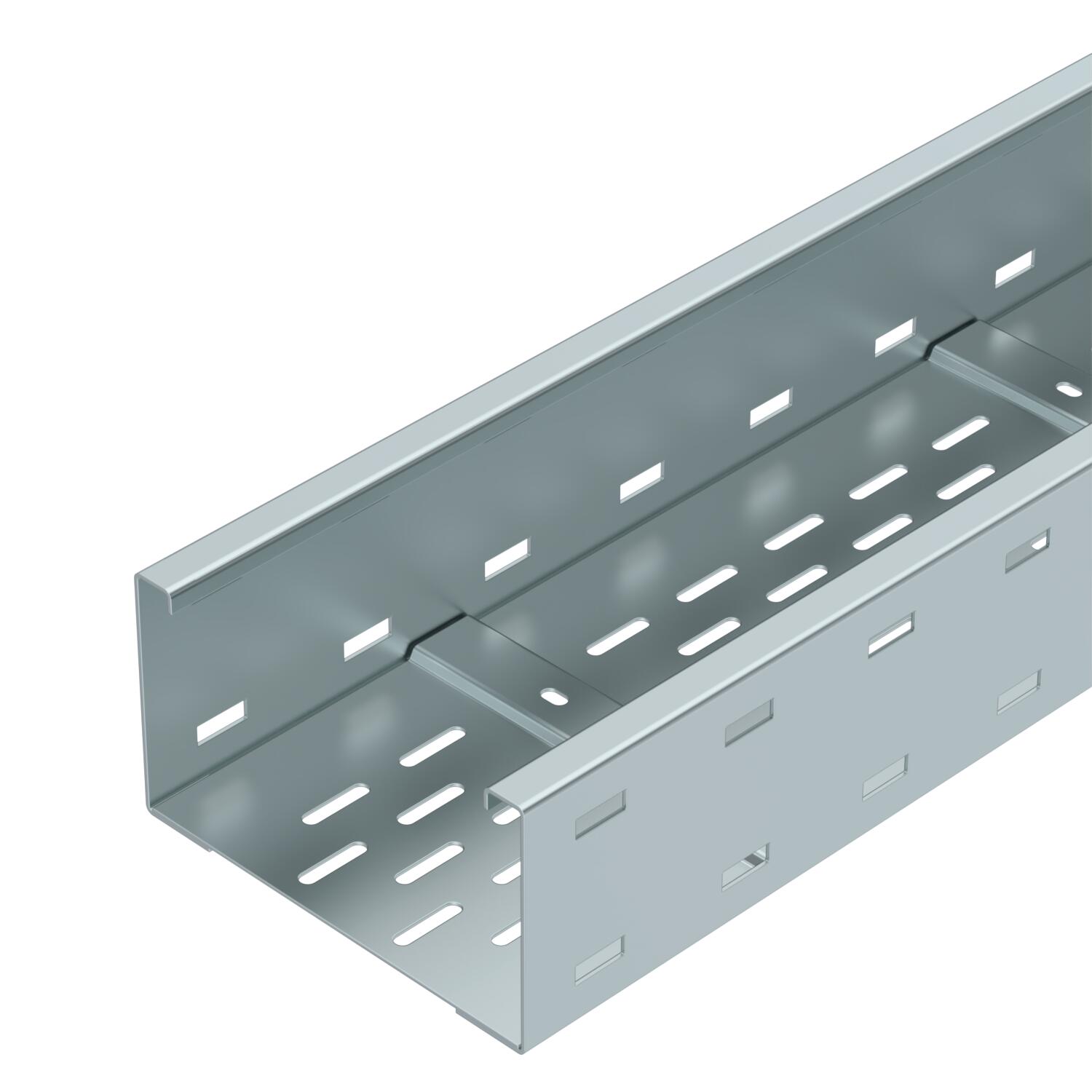

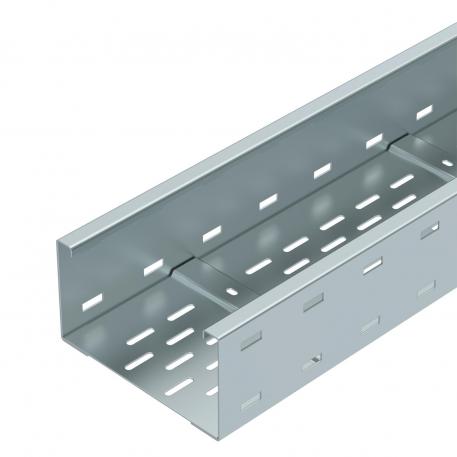

Verspankabelgoot WKSG 110 FS

Art.nr. 6098111 | EAN 4012196351435

nee
6000 mm
2 mm
Productbeschrijving

Productbeschrijving

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
Technische gegevens

Afmetingen

Afm. H 10 mm
Afmetingen 200 x 110
Breedte 200 mm
Dimensie 110x200x6000
Effectieve lengte 6000 mm
Functiebehoud nee
Hoogte 110 mm
Lengte 6000 mm
Maat B 200 mm
Maat L 6000 mm
Magnetische afschermingsdemping met deksel 50 dB
Magnetische afschermingsdemping zonder deksel 20 dB
Materiaal staal
Montagegat in bodem ja
Nuttige doorsnede 202 cm²
Nuttige doorsnede 20200 mm²
Oppervlak bandverzinkt
Plaatdikte 2 mm
Roestvast staal, gebeitst nee
Steunafstand 3,0 m 2,5 kN/m
Steunafstand 3,5 m 2,01 kN/m
Steunafstand 4,0 m 1,6 kN/m
Steunafstand 4,5 m 1,32 kN/m
Steunafstand 5,0 m 1,1 kN/m
Steunafstand 6,0 m 0,75 kN/m
Steunafstand 7,0 m 0,45 kN/m
Steunafstand 8,0 m 0,2 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering ja
Zijperforatie ja

Technische gegevens

Belastingsdiagram verspankabelgoot type WKSG 110

Belastingsdiagram verspankabelgoot type WKSG 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Functiebehoud Lengte Breedte Plaatdikte Art.nr. Aantal kl. VKE
WKSG 120 FS nee 6000 mm 200 mm 2 mm 6098111
6 m
WKSG 130 FS nee 6000 mm 300 mm 2 mm 6098115
6 m
WKSG 140 FS nee 6000 mm 400 mm 2 mm 6098119
6 m
WKSG 150 FS nee 6000 mm 500 mm 2 mm 6098123
6 m
WKSG 160 FS nee 6000 mm 600 mm 2 mm 6098127
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

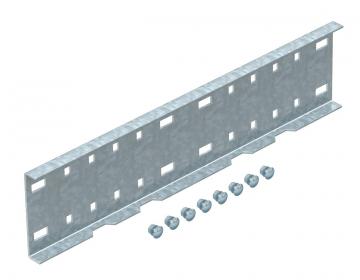

Koppelplaat FS Koppelplaat FS WRVL 110 FS 6091164
2 Stuks

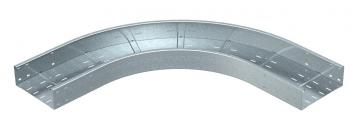

90° bocht 110 FS 90° bocht 110 FS WRB 90 120 FS 6098304
1 Stuks

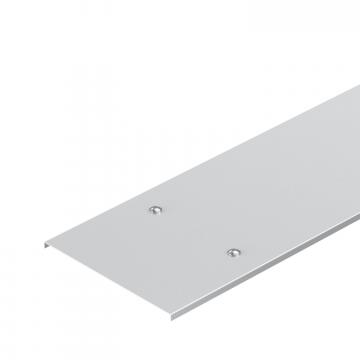

Deksel met draaigrendel FS Deksel met draaigrendel FS WDRL 1116 20 FS 6227422
6 m
Scheidingsschot 85 FS Scheidingsschot 85 FS TSG 85 FS 6062114
45 m
Voegplaat FS Voegplaat FS SSLB 200 FS 7070213
20 Stuks
