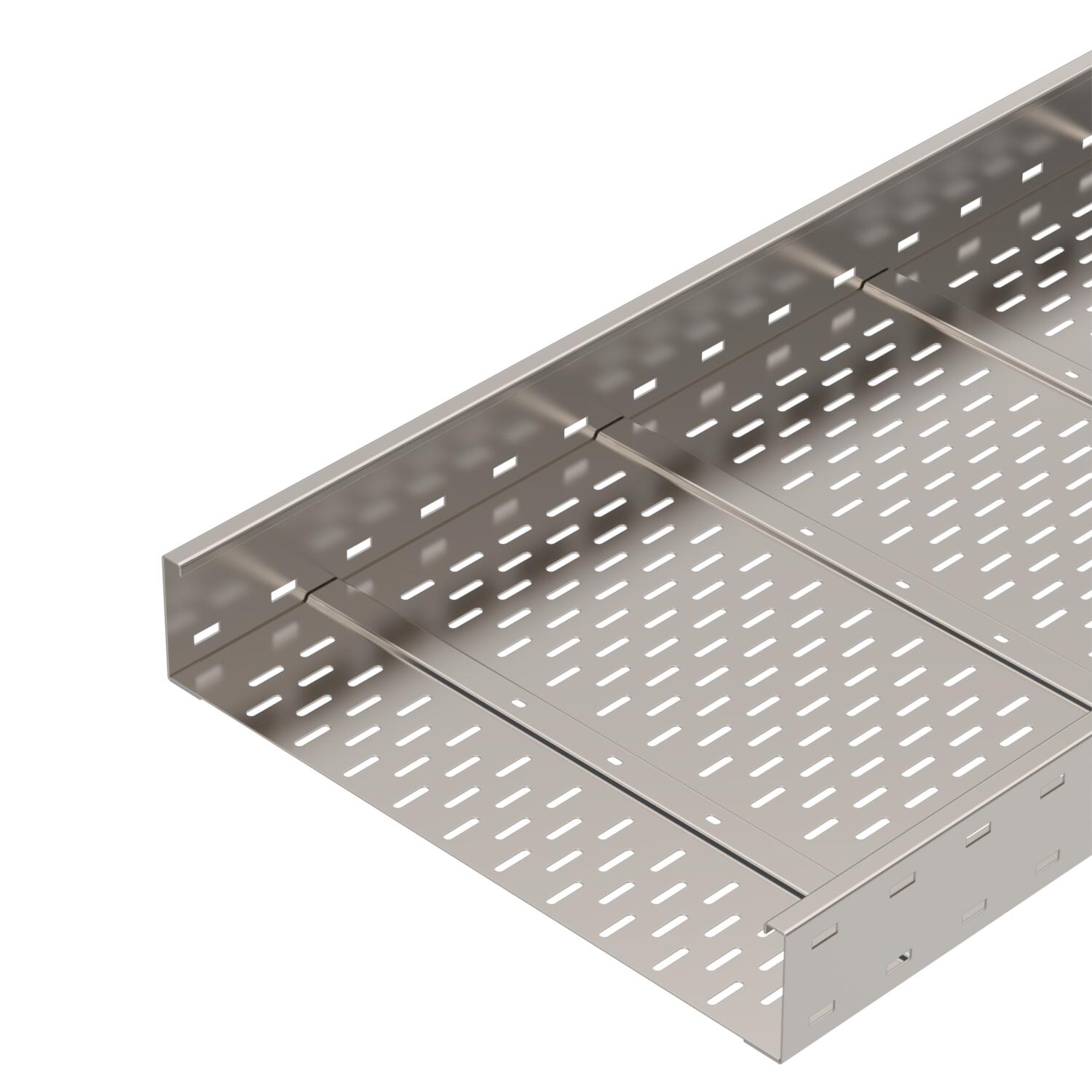

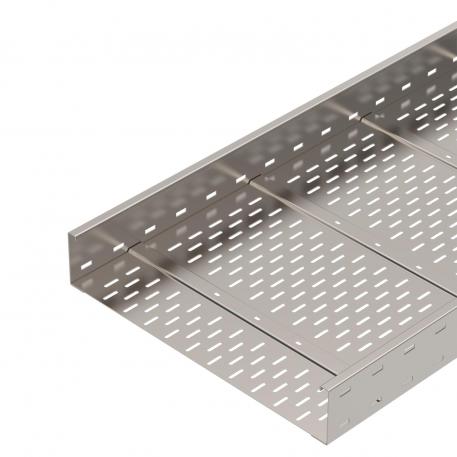

Verspankabelgoot WKSG 110 A2
Art.nr. 6098177 | EAN 4012195683575
- Productbeschrijving
-
ProductbeschrijvingVerspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 110 X 600 Breedte 600 mm CO₂-voetafdruk (GWP) van wieg tot poort 60,2084 kg CO₂e / 1 Meter Dimensie 110x600x6000 Effectieve lengte 6000 mm Functiebehoud nee Hoogte 110 mm Kleur roestvrij staal Lengte 6000 mm Maat B 600 mm Maat L 6000 mm Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal Roestvast staal 1.4301 Montagegat in bodem ja Nuttige doorsnede 61400 mm² Nuttige doorsnede 614 cm² Oppervlak blank, nabehandeld Plaatdikte 2 mm Roestvast staal, gebeitst nee Steunafstand 3,0 m 2,9 kN/m Steunafstand 3,5 m 2,43 kN/m Steunafstand 4,0 m 2 kN/m Steunafstand 4,5 m 1,72 kN/m Steunafstand 5,0 m 1,5 kN/m Steunafstand 6,0 m 1 kN/m Steunafstand 7,0 m 0,7 kN/m Steunafstand 8,0 m 0,4 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelgoot type WKSG 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
