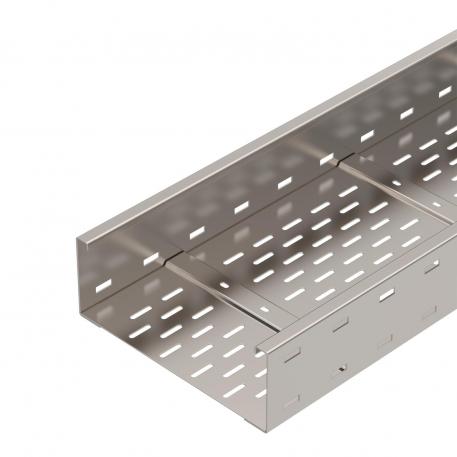

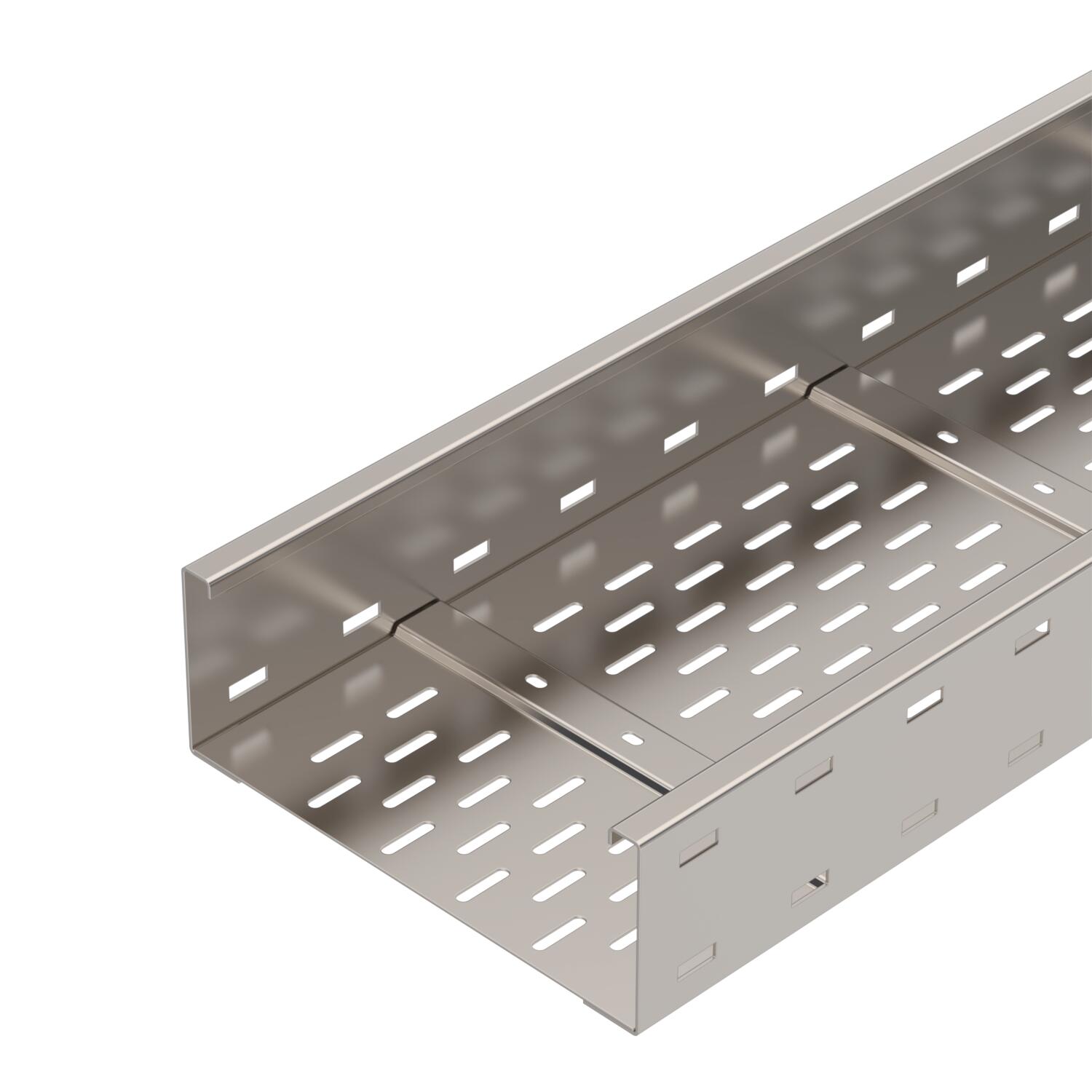

Verspankabelgoot WKSG 110 A2
Art.nr. 6098165 | EAN 4012195683513
- Productbeschrijving
-
Productbeschrijving
Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 110 X 300 Breedte 300 mm Dimensie 110x300x6000 Effectieve lengte 6000 mm Functiebehoud nee Hoogte 110 mm Lengte 6000 mm Maat B 300 mm Maat L 6000 mm Magnetische afschermingsdemping met deksel 50 dB Magnetische afschermingsdemping zonder deksel 20 dB Materiaal Roestvast staal 1.4301 Montagegat in bodem ja Nuttige doorsnede 305 cm² Nuttige doorsnede 30500 mm² Oppervlak blank, nabehandeld Plaatdikte 2 mm Roestvast staal, gebeitst nee Steunafstand 3,0 m 2,5 kN/m Steunafstand 3,5 m 2,01 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,32 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,75 kN/m Steunafstand 7,0 m 0,45 kN/m Steunafstand 8,0 m 0,2 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelgoot type WKSG 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
