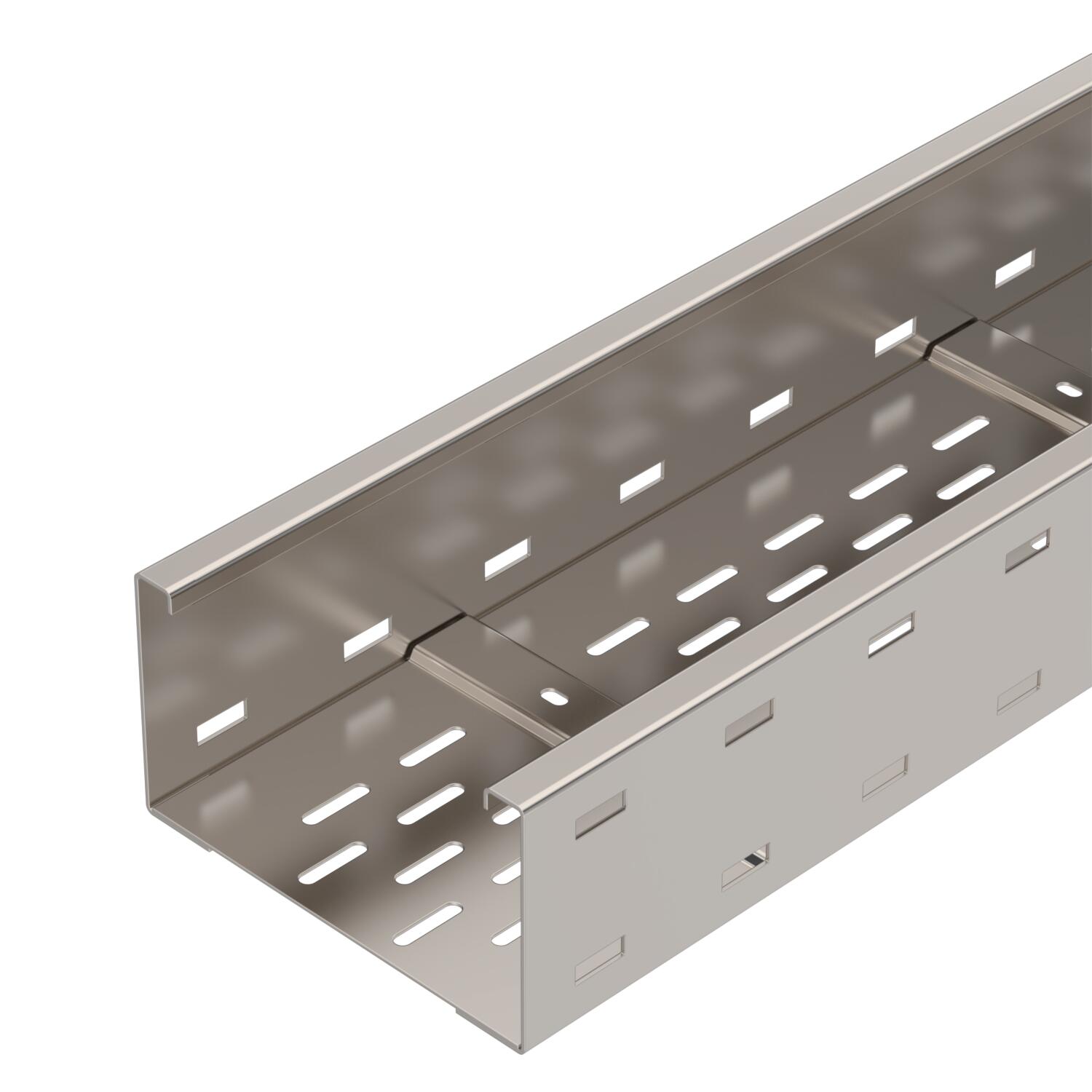

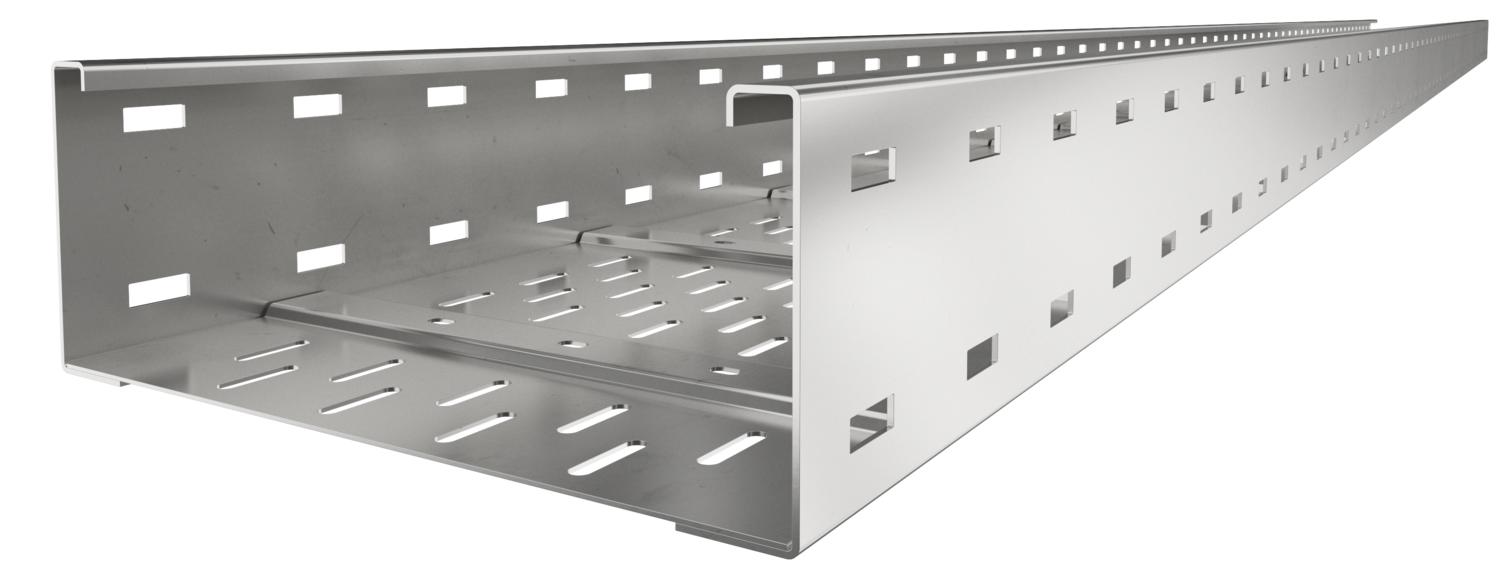

Verspankabelgoot WKSG 110 A2

Art.nr. 6098161 | EAN 4012195683506

nee
6000 mm
2 mm
Productbeschrijving

Productbeschrijving

Verspankabelgootsysteem, geperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Verspankabelgoot, zijhoogte 110 mm
Technische gegevens

Technische gegevens

Afmetingen 110 X 200
Breedte 200 mm
Dimensie 110x200x6000
Effectieve lengte 6000 mm
Functiebehoud nee
Hoogte 110 mm
Lengte 6000 mm
Maat B 200 mm
Maat L 6000 mm
Magnetische afschermingsdemping met deksel 50 dB
Magnetische afschermingsdemping zonder deksel 20 dB
Materiaal Roestvast staal 1.4301
Montagegat in bodem ja
Nuttige doorsnede 20200 mm²
Nuttige doorsnede 202 cm²
Oppervlak blank, nabehandeld
Plaatdikte 2 mm
Roestvast staal, gebeitst nee
Steunafstand 3,0 m 2,5 kN/m
Steunafstand 3,5 m 2,01 kN/m
Steunafstand 4,0 m 1,6 kN/m
Steunafstand 4,5 m 1,32 kN/m
Steunafstand 5,0 m 1,1 kN/m
Steunafstand 6,0 m 0,75 kN/m
Steunafstand 7,0 m 0,45 kN/m
Steunafstand 8,0 m 0,2 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering ja
Zijperforatie ja

Technische gegevens

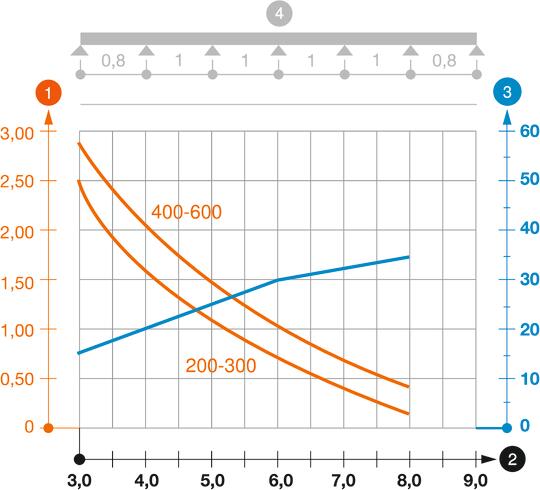

Belastingsdiagram verspankabelgoot type WKSG 110

Belastingsdiagram verspankabelgoot type WKSG 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Functiebehoud Lengte Breedte Plaatdikte Art.nr. Aantal kl. VKE
WKSG 120 A2 nee 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 nee 6000 mm 300 mm 2 mm 6098165
6 m
WKSG 140 A2 nee 6000 mm 400 mm 2 mm 6098169
6 m
WKSG 150 A2 nee 6000 mm 500 mm 2 mm 6098173
6 m
WKSG 160 A2 nee 6000 mm 600 mm 2 mm 6098177
6 m

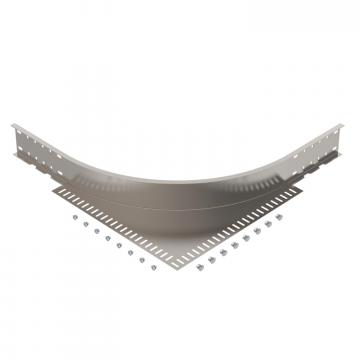

Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2 Koppelplaat A2 WRVL 110 A2 6091229
2 Stuks
Deksel met draaigrendel A2 Deksel met draaigrendel A2 WDRL 1116 20 A2 6227360
3 m

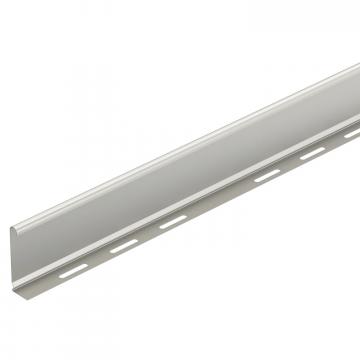

Scheidingsschot 85 A2 Scheidingsschot 85 A2 TSG 85 A2 6062173
3 m
Voegplaat A2 Voegplaat A2 SSLB 200 A2 7070361
20 Stuks
