Vario-snelverbinder FT
Art.nr. 5311441 | EAN 4012197405410
- Productbeschrijving
-

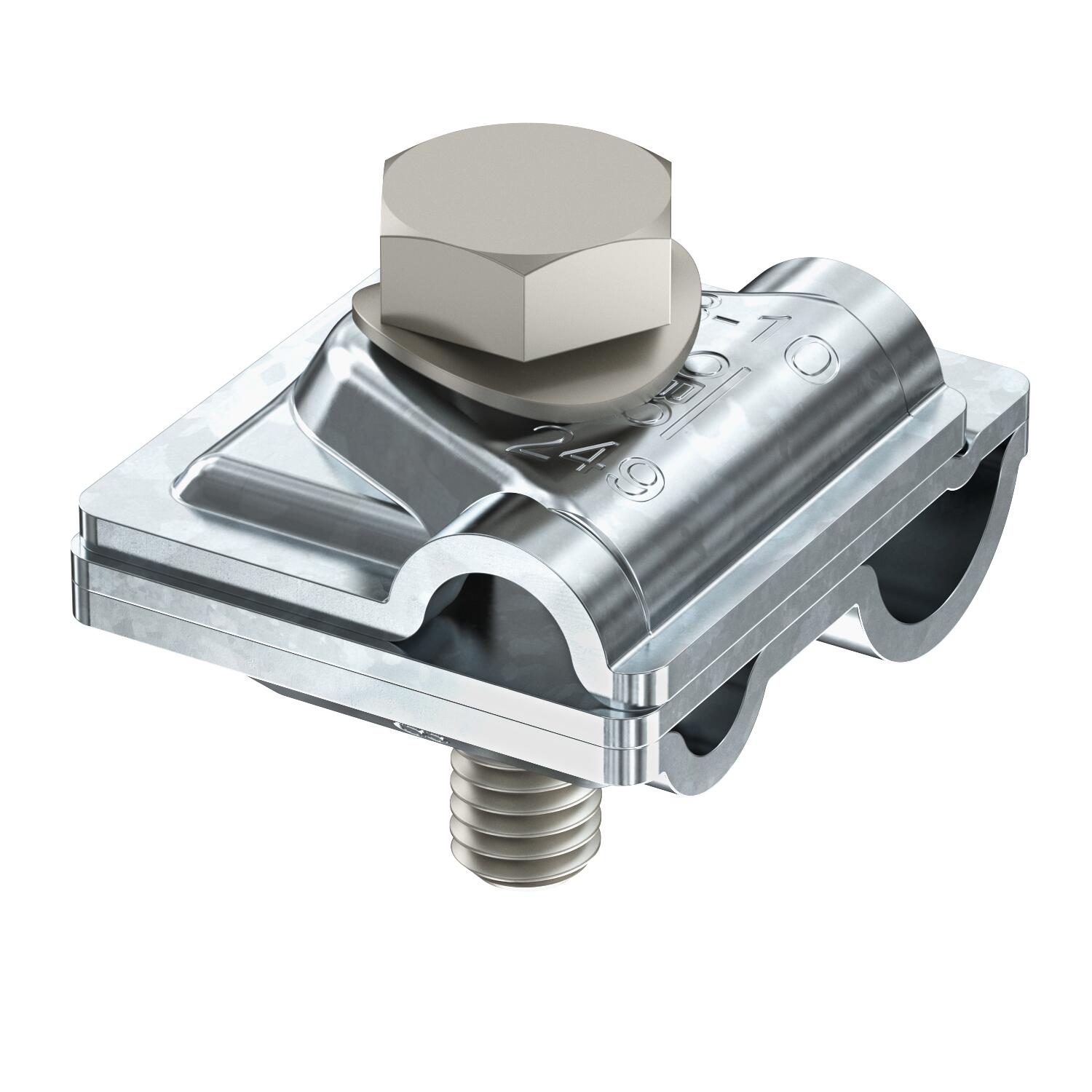

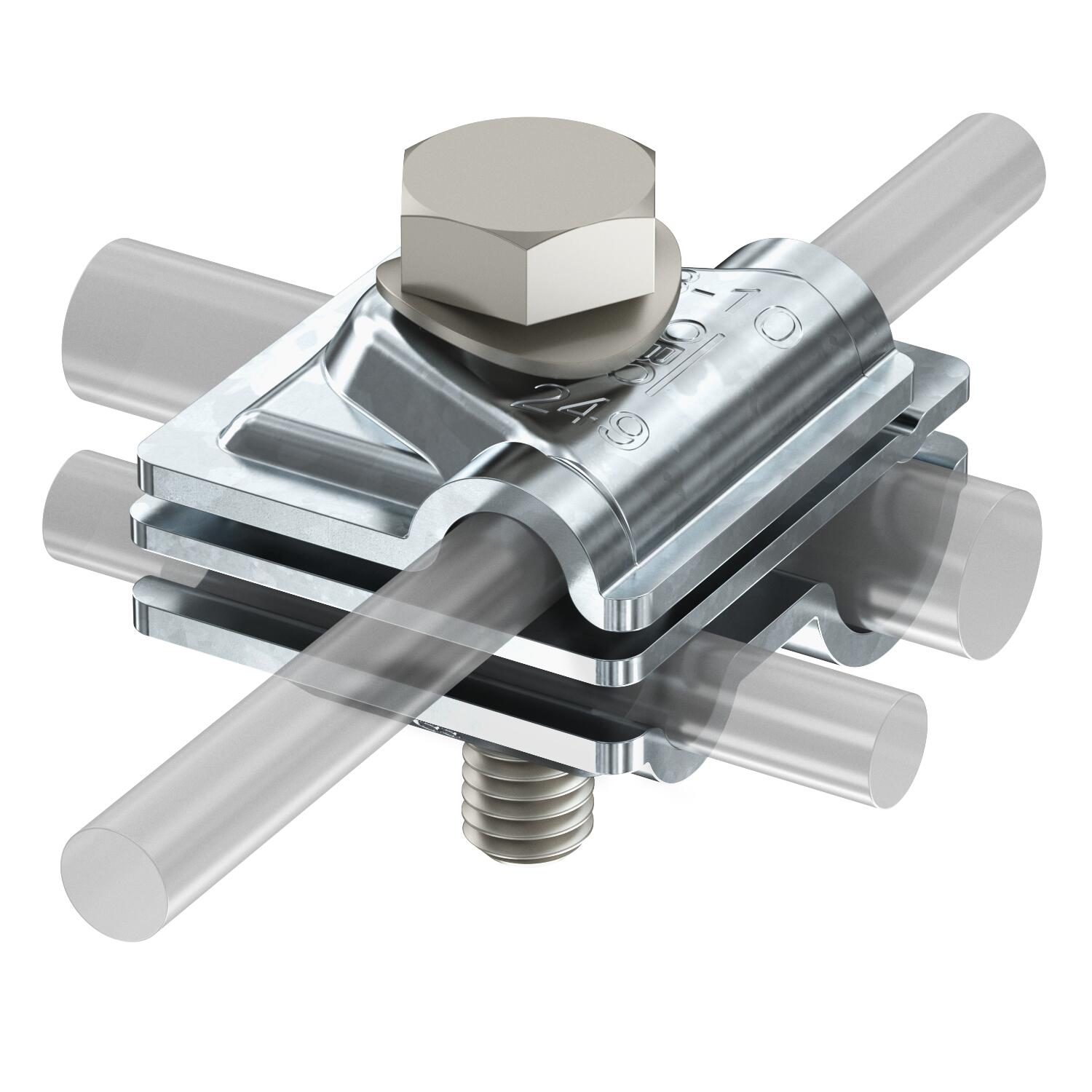

ProductbeschrijvingSnelverbinder voor maken van T-, kruis- en parallel verbindingen. Montage met schroef M10 x 40 van roestvast staal. Passend voor wapeningsstaal ø 6-16 mm en ronde geleider ø 8-10 mm. Voldoet aan de eisen conform VDE 0185-305 (IEC62305).
-
- Technische gegevens
-
Afmetingen
Breedte 40 mm Diameter ronde geleider geleider 1 max. 10 mm Diameter ronde geleider geleider 1 min. 8 mm Diameter ronde geleider geleider 2 max. 16 mm Diameter ronde geleider geleider 2 min. 6 mm Geschikt voor verbinding Rundleiter Rd 8-10 / Bewehrungsstahl ø 6-16 Lengte 49 mm Maat A 40 mm Maat B 49 mm Materiaal staal Oppervlak thermisch verzinkt Passing Rd 8-10 / Ø 6-16 mm Tussenplaat ja Type bevestigingsbout Zeskantbout Type verbinder Multifunctionele verbindingsklem - Alle typen
- Downloads
-
Specificatieblad 249 6-16 ST / 5311441 , 0.15MB , pdfREACH Conformiteitsverklaring 249 6-16 ST / 5311441 , 0.12MB , pdfRoHS Conformiteitsverklaring 249 6-16 ST / 5311441 , 0.13MB , pdfMontagehandleiding Vario-Schnellverbinder 249 6-16 ST , 0.76MB , pdf
