US 3-hangprofiel FT
Art.nr. 6342351 | EAN 4012196224470
- Productbeschrijving
-
ProductbeschrijvingHangprofiel (U-profiel) in de afmeting 50 x 30 mm met aangelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Breedte 50 mm Consolelengte 200 2,7 kN Consolelengte 400 1,5 kN CO₂-voetafdruk (GWP) van wieg tot poort 1,1786 kg CO₂e / 1 Stuk Dimensie 50x30x200 Functiebehoud ja Hoogte 30 mm Kleur zink Lengte 0,65 ft Lengte 200 mm Maat L 200 mm Materiaal staal Materiaaldikte 2 mm Maximale trekbelasting 5 kN Met vertanding nee Oppervlak thermisch verzinkt Plaatdikte 0,08 in Uitvoering U-profiel Technische gegevens

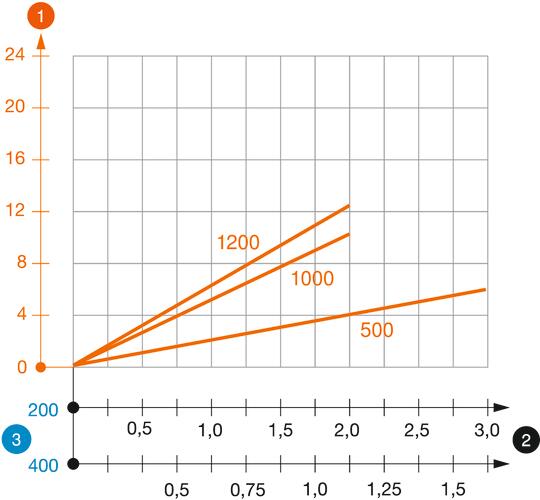

Belastingsdiagram U-profiel type US 3 K
-
Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Consolelengte in mm
-
Belastingscurve met consolelengtes in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

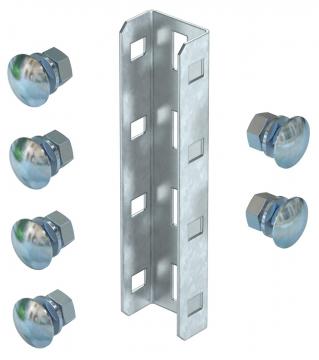

U-profielverbinder FT
VUS 3 FT 6018513 10 Stuks

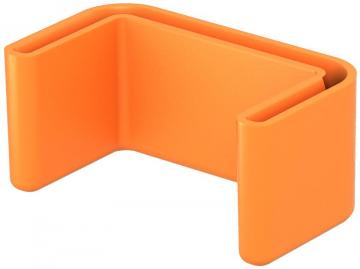

Beschermkap
US 3 KS OR 6338458 20 Stuks
Platkopbout met moer en sluitring F
FRS 10x25 F 8.8 6407560 50 Stuks

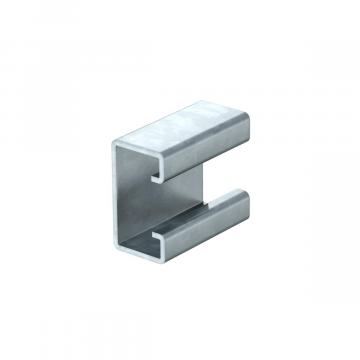

Afstandsstuk FT
DSK 25 FT 6416446 20 Stuks
Zeskantbout M10 F
SKS 10x80 F 6418250 20 Stuks - Downloads
-
