US 3-hangprofiel A2
Art.nr. 6342401 | EAN 4012195705352
- Productbeschrijving
-
ProductbeschrijvingHangprofiel (U-profiel) in de afmeting 50 x 30 mm met aangelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Breedte 50 mm Consolelengte 200 2,7 kN Consolelengte 400 1,5 kN Dimensie 50x30x200 Functiebehoud nee Hoogte 30 mm Kleur roestvrij staal Lengte 200 mm Materiaal Roestvast staal 1.4301 Materiaaldikte 2 mm Maximale trekbelasting 5 kN Oppervlak blank, nabehandeld Uitvoering U-profiel Technische gegevens
Belastingsdiagram U-profiel type US 3 K
-
Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Consolelengte in mm
-
Belastingscurve met consolelengtes in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

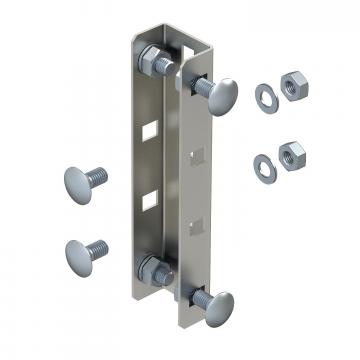

U-profielverbinder A2
VUS 3 A2 6018517 10 Stuks
Beschermkap
US 3 KS OR 6338458 20 Stuks
Platkopbout met moer en sluitring A2
FRS 10x25 A2 6406718 50 Stuks

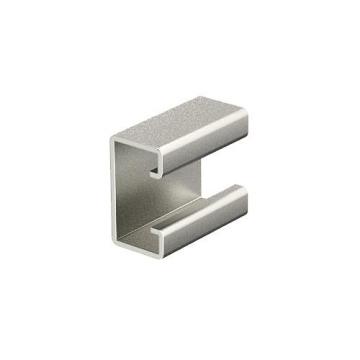

Afstandsstuk A2
DSK 25 A2 6416448 10 Stuks
Zeskantbout M10 A2
SKS 10x90 A2 6418255 20 Stuks - Downloads
-
