UP inbouw-elektronicadoos 66, extra klemruimte 66 | 60 | 20/25 mm | 22

UP inbouw-elektronicadoos 66, extra klemruimte

Art.nr. 2003726 | EAN 4012196856565

Art.nr. / Type	2003726 / UE 66

Hoogte	66 mm

Diameter	60 mm

voor buisdiameter	20/25 mm

Aantal invoeren	22

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

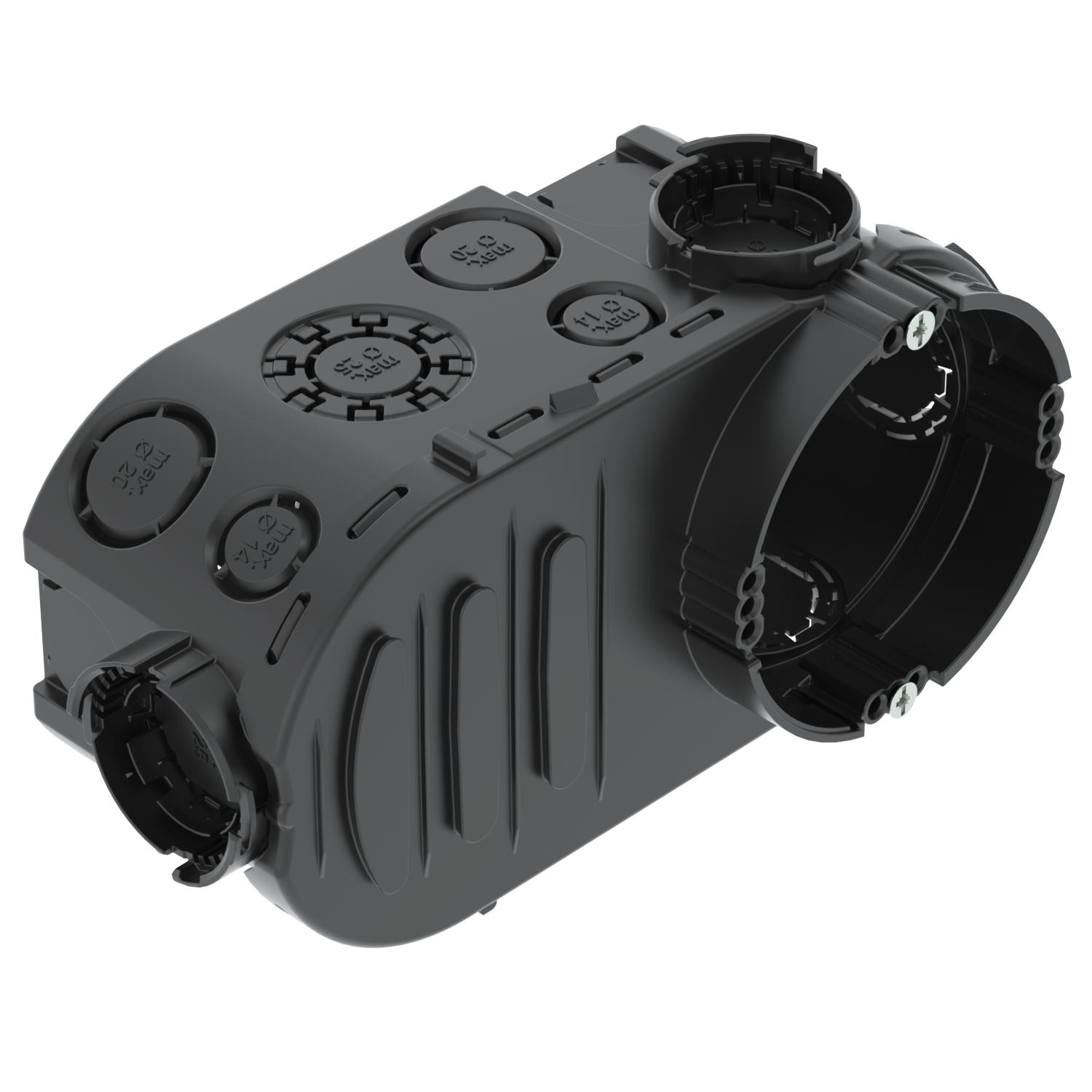

Inbouw-elektronicadoos met zijdelingse aansluitruimte, voor toepassing in metselwerk met een inbouwdiepte van minimaal 66 mm.

• Met 4 koppelbare verbindingsstukken met bajonetsluiting
• 6 gecombineerde buisinvoeren Ø 20 en 25 mm
• 8 ingangen tot Ø 20 mm
• 6 ingangen tot Ø 14 mm
• 2 ingangen tot Ø 20 mm in de bodem
• Scheidingswand voor verschillende spanningen, met uitbreekopeningen
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

Technische gegevens

Technische gegevens

Aantal invoeren	22
Beschermingsgraad	IP30
Bevestigen van apparatuur	Schroeven
Breedte	76 mm
Combi-invoeren Ø 20 / 25 mm	6
CO₂-voetafdruk (GWP) van wieg tot poort	0,361 kg CO₂e / 1 Stuk
Deksel	zonder
Dekselbevestiging	Schroeven
Diameter	60 mm

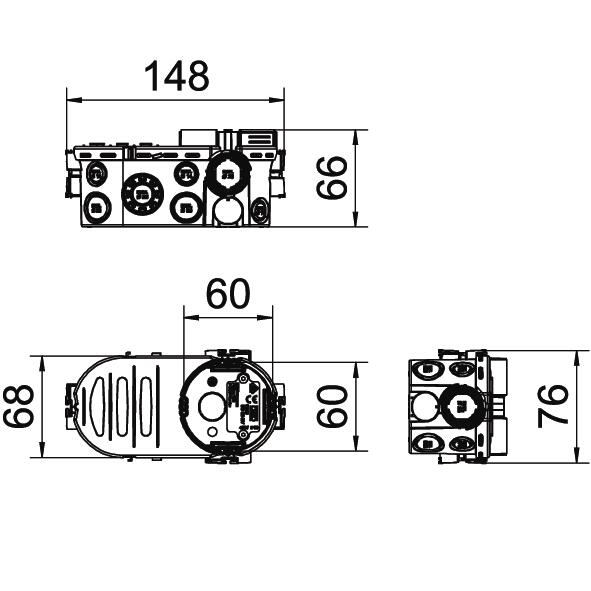

Dimensie	Ø60xH66x148
Halogeenvrij	ja
Hoogte	66 mm
Invoer achteraan	ja
Kleur	Diepzwart
Leidinginvoeren Ø 20 mm	10

Lengte	148 mm
Luchtdicht	nee
Materiaal	Polypropyleen
Max. Aderdiameter	2,5 mm²
Met nagelklem	nee
Met schroeven	ja
moeilijk ontvlambaar	volgens VDE 0471/IEC 60695-2-11, testtemperatuur 650°C
Nominale doorsnede max.	2,5 mm²
Nominale doorsnede min.	1,5 mm²
Nominale spanning	400 V
slagvast	ja
Soort doorvoer behuizing	Uitbreekopening
Type invoer_	NYM-kabels, datakabels en ribbelbuizen
voor buisdiameter	20/25 mm
Vorm	ovaal

Alle typen

Alle typen

Type	Hoogte	Diameter	voor buisdiameter	Aantal invoeren	Art.nr.	Aantal	kl. VKE
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Stuks	10 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
UP Quick-Fix	ZU 60-QF	2003740	Stuks	25 Stuks
UP nivelleringsring 12 mm, inbouwdoos	ZU 12-PR	2003742	Stuks	25 Stuks
Nivelleringsring 24 mm, inbouwdoos	ZU 24-PR	2003744	Stuks	25 Stuks
Signaaldeksel inbouwdozen, enkel	ZU 60-SD	2003760	Stuks	50 Stuks
