UP inbouw-elektronicadoos 46, hoekig, met klemruimte aan zijkant 50 | 61 | 20/25 mm | 16

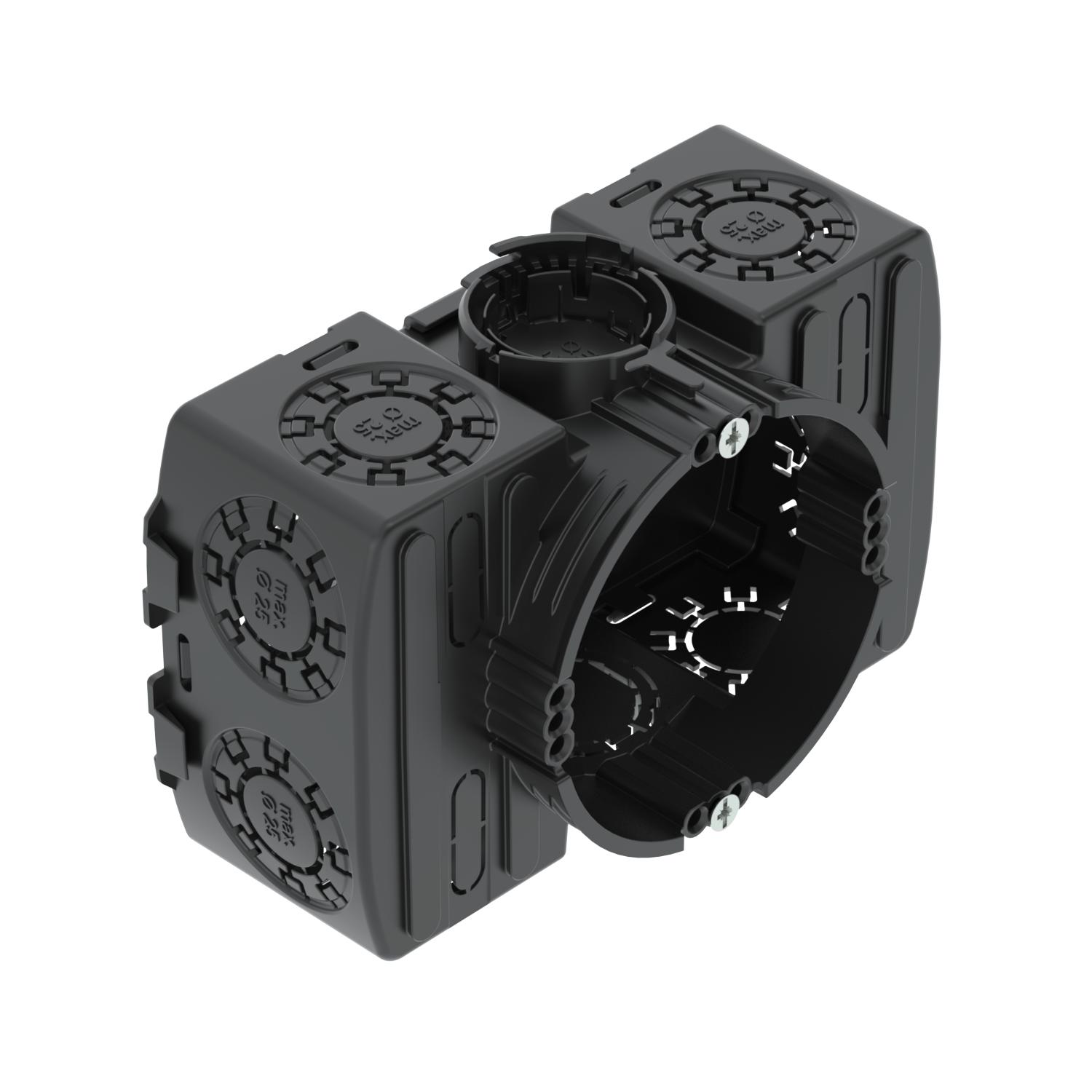

UP inbouw-elektronicadoos 46, hoekig, met klemruimte aan zijkant

Art.nr. 2003725 | EAN 4012196863815

Art.nr. / Type	2003725 / UE 46

Hoogte	50 mm

Diameter	61 mm

voor buisdiameter	20/25 mm

Aantal invoeren	16

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Inbouw-elektronicadoos met zijdelingse aansluitruimte, hoekige vorm, voor toepassing in metselwerk met een inbouwdiepte van minimaal 50 mm.

• Koppelbaar verbindingsstuk aan beide zijden met bajonetsluiting
• 10 gecombineerde buisinvoeren Ø 20 en 25 mm
• 2 ingangen tot Ø 20 mm in de bodem
• 4 ingangen voor platte kabels
• 4 x 3 schroefaansluitingen
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

Technische gegevens

Technische gegevens

Aantal invoeren	16
Afstand tussen de schroeven voor apparatuur	60 mm
Beschermingsgraad	IP30
Bevestigen van apparatuur	Schroeven
Combi-invoeren Ø 20 / 25 mm	10
Deksel	zonder
Dekselbevestiging	Schroeven
Diameter	61 mm
Dimensie	Ø60xH50x114
Halogeenvrij	ja
Invoer achteraan	ja
Kleur	Diepzwart
Leidinginvoeren Ø 20 mm	2

Luchtdicht	nee
Materiaal	Polypropyleen
Met nagelklem	nee
Met schroeven	ja
moeilijk ontvlambaar	volgens VDE 0471/IEC 60695-2-11, testtemperatuur 650°C
Nominale doorsnede max.	2,5 mm²
Nominale doorsnede min.	1,5 mm²
Nominale spanning	400 V
slagvast	ja
Soort doorvoer behuizing	Uitbreekopening
Type invoer_	NYM-kabels, datakabels en ribbelbuizen
voor buisdiameter	20/25 mm
Vorm	Rechthoekig

Afmetingen

Breedte	76 mm
Hoogte	50 mm

Lengte	114 mm

Alle typen

Alle typen

Type	Hoogte	Diameter	voor buisdiameter	Aantal invoeren	Art.nr.	Aantal	kl. VKE
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Stuks	10 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
UP nivelleringsring 12 mm, inbouwdoos	ZU 12-PR	2003742	Stuks	25 Stuks
Nivelleringsring 24 mm, inbouwdoos	ZU 24-PR	2003744	Stuks	25 Stuks
Signaaldeksel inbouwdozen, enkel	ZU 60-SD	2003760	Stuks	50 Stuks
