Uienring Pg 13,5 | M20

morepic-1

morepic-2

Uienring

Art.nr. 2029138 | EAN 4012195167174

Art.nr. / Type

Afmetingen

Afmetingen

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Uienring rubber (uitsnijdbare afdichtring) conform DIN 46320 voor conische wartels.

Technische gegevens

Technische gegevens

Afdichtbereik D max.	12,5 mm
Afdichtbereik D min.	7,5 mm
Afm. H	6 mm
Afmeting D5	15 mm
Afmetingen	M20
Afmetingen	Pg 13,5
Dimensie	PG13,5

Dimension D4	12,5 mm
Kleur	Zwart
Maat D1	7,5 mm
Maat D2	18,3 mm
Maat D3	10 mm
Materiaal	Rubbermengsel

Alle typen

Alle typen

Type	Afmetingen	Afmetingen	Art.nr.	Aantal	kl. VKE
107 B PG9	Pg 9	M16	2029103	Stuks	100 Stuks
107 B PG11	Pg 11	-	2029111	Stuks	100 Stuks
107 B PG13.5	Pg 13,5	M20	2029138	Stuks	100 Stuks
107 B PG16	Pg 16	M25	2029162	Stuks	100 Stuks
107 B PG21	Pg 21	-	2029219	Stuks	100 Stuks
107 B PG29	Pg 29	M32	2029294	Stuks	100 Stuks
107 B PG36	Pg 36	M40	2029367	Stuks	50 Stuks
107 B PG42	Pg 42	M50	2029421	Stuks	50 Stuks
107 B PG48	Pg 48	M63	2029480	Stuks	50 Stuks

Downloads

Specificatieblad 107 B PG13.5 / 2029138 , 0.24MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

EU Conformiteitsverklaring 107 B PG13.5 / 2029138 , 0.05MB , pdf

Download

REACH Conformiteitsverklaring 107 B PG13.5 / 2029138 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring 107 B PG13.5 / 2029138 , 0.12MB , pdf

Download

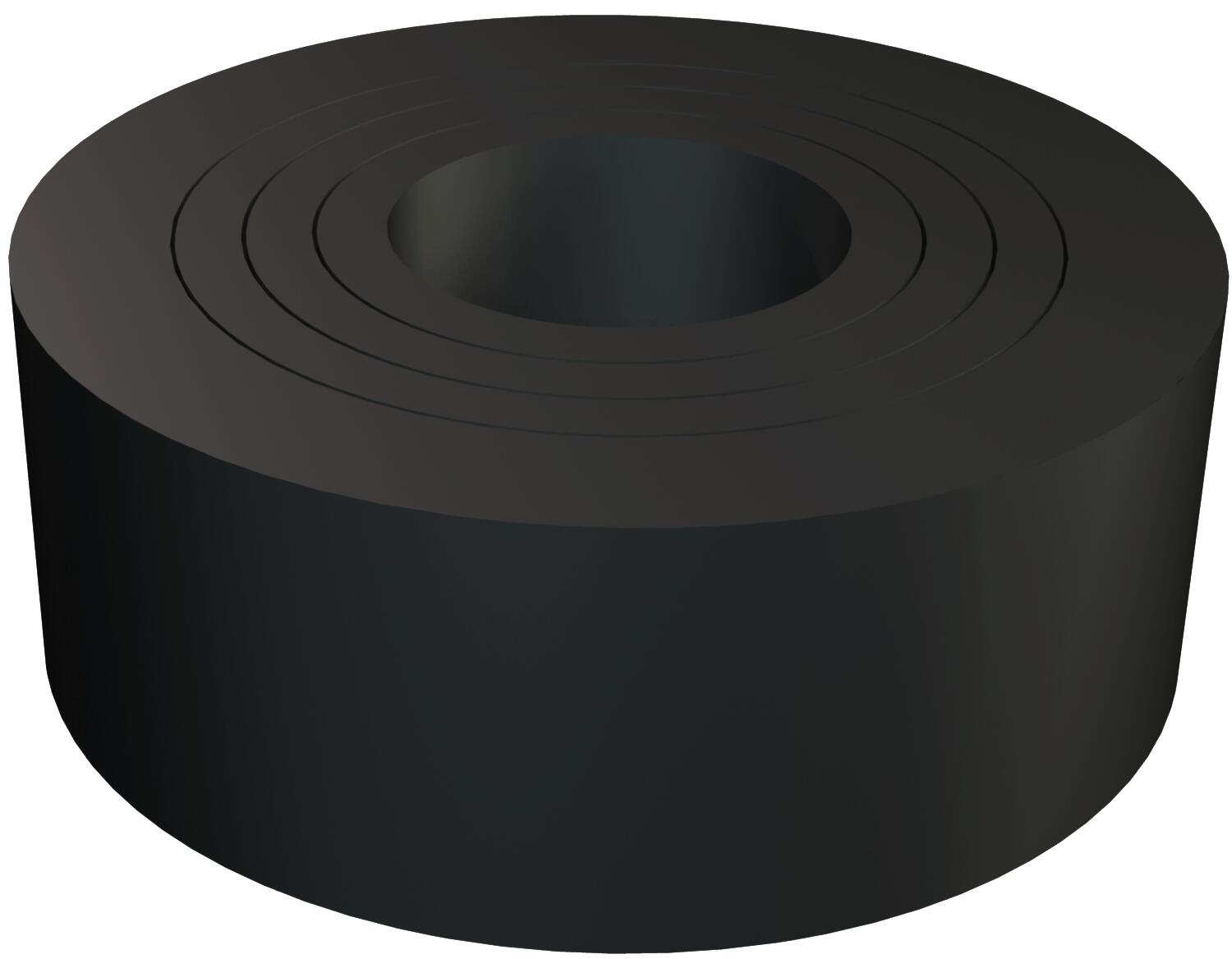

Productgrafiek 107 B PG13.5 / 2029138, 38.67 kB, jpg

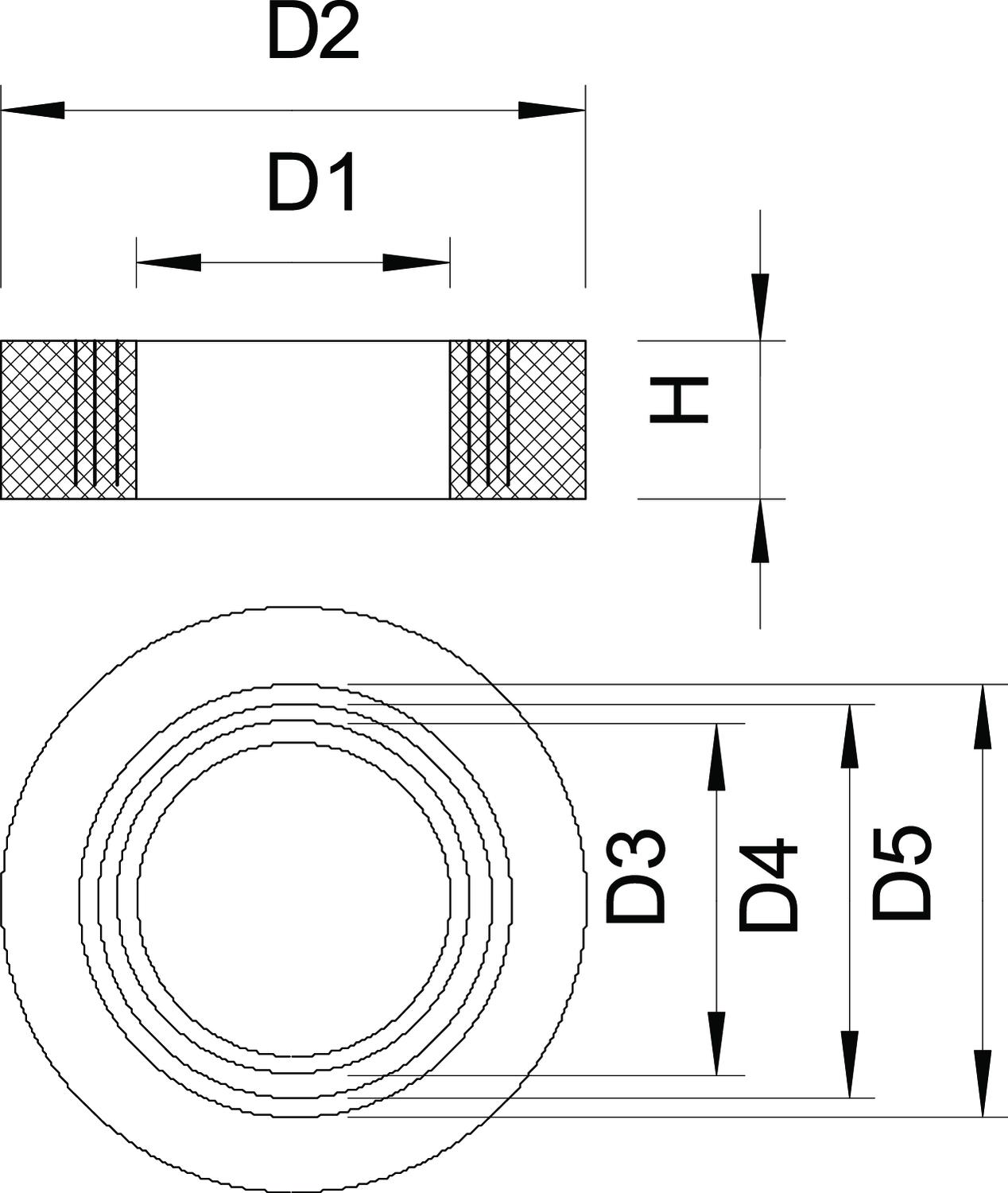

Dimensionale tekening 107 B PG13.5 / 2029138, 115.68 kB, jpg

107 B PG13.5 / 2029138
