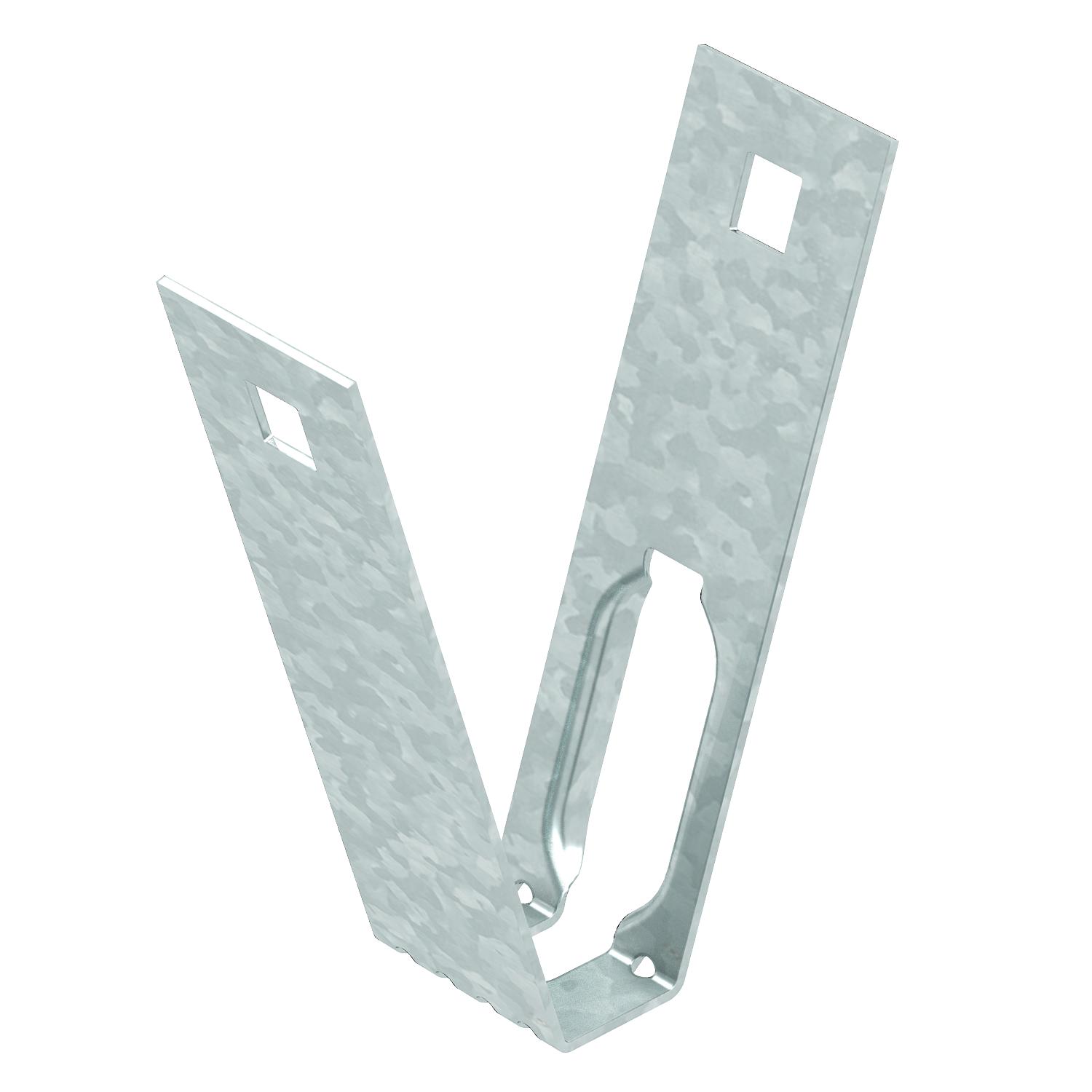

Trapeziumbevestiging FS
Art.nr. 6357506 | EAN 4012195523666
- Productbeschrijving
-
ProductbeschrijvingTrapeziumbevestiging voor de opgehangen montage van kabeldragersystemen aan standaard trapeziumplafonds.
Bij gebruik van de voorziene gaten kan de trapeziumbevestiging aan een trapeziumprofielbreedte van max. ca. 80 mm gemonteerd worden. De bevestiging vindt plaats met de grendel type TPB R of een zeskantbout type SKS 10x110.
-
- Technische gegevens
-
Afmetingen
Breedte 100 mm Dimensie 100x116 F in kN 0,8 kN Functiebehoud nee Geschikt voor draadstang metrisch 10 Hoogte 116 mm Kleur zink Lengte 36 mm Materiaal staal Materiaaldikte 1,5 mm Oppervlak bandverzinkt Roestvast staal, gebeitst nee Scharnierend nee Verstelbaar ja - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Grendel voor trapeziumbeugel FS
TPB R FS 6357536 20 Stuks - Downloads
-
Specificatieblad TPB 100 FS / 6357506 , 0.18MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfEU Conformiteitsverklaring TPB 100 FS / 6357506 , 0.15MB , pdfREACH Conformiteitsverklaring TPB 100 FS / 6357506 , 0.12MB , pdfRoHS Conformiteitsverklaring TPB 100 FS / 6357506 , 0.12MB , pdfMontagehandleiding Montagehandleiding universele systemen , 0.03MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 0.04MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
