Trapeziumbevestiging A2
Art.nr. 6357516 | EAN 4012195523673
- Productbeschrijving
-
ProductbeschrijvingTrapeziumbevestiging voor de opgehangen montage van kabeldragersystemen aan standaard trapeziumplafonds.
Bij gebruik van de voorziene gaten kan de trapeziumbevestiging aan een trapeziumprofielbreedte van max. ca. 80 mm gemonteerd worden. De bevestiging vindt plaats met de grendel type TPB R of een zeskantbout type SKS 10x110.
-
- Technische gegevens
-
Afmetingen
Breedte 100 mm Dimensie 100x116 F in kN 0,8 kN Functiebehoud nee Geschikt voor draadstang metrisch 10 Hoogte 116 mm Kleur roestvrij staal Lengte 36 mm Materiaal Roestvast staal 1.4301 Materiaaldikte 1,5 mm Oppervlak blank, nabehandeld Roestvast staal, gebeitst ja Scharnierend nee Verstelbaar ja - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

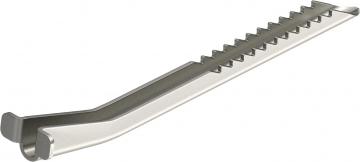

Grendel voor trapeziumbeugel A2
TPB R A2 6357538 100 Stuks - Downloads
-
