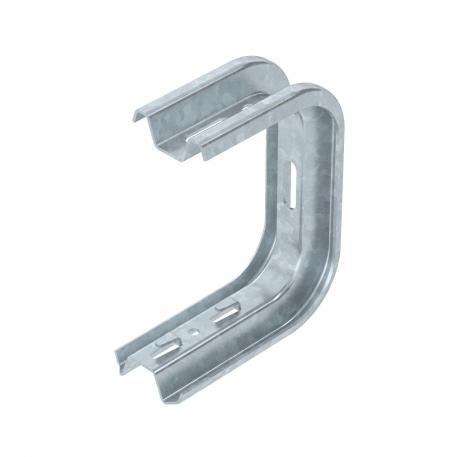

TP-wand- en plafondbeugel FT
Art.nr. 6365977 | EAN 4012195076902
- Productbeschrijving
-
ProductbeschrijvingTP-wand- en plafondbeugel met klemlassen voor schroefloze draadgootbevestiging.
-
- Technische gegevens
-
Afmetingen
Breedte 145 mm Dimensie B145mm F in kN plafond 1,3 kN F in kN wand 1,4 kN Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor kabelgoot nee Geschikt voor kabelladder nee Hoogte 60 mm Kleur zink Lengte 175 mm Maat B 145 mm Maat L 50 mm Materiaal staal Oppervlak thermisch verzinkt Uitvoering Ophangbeugel (C-beugel) voorbreedte max. 100 mm voorbreedte min. 100 Technische gegevens

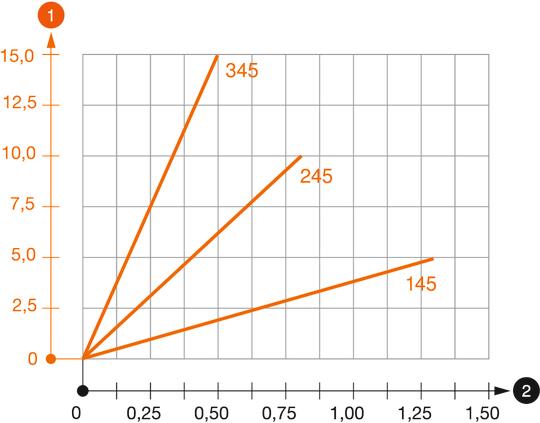

Belastingsdiagram plafondbeugel TPDG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
