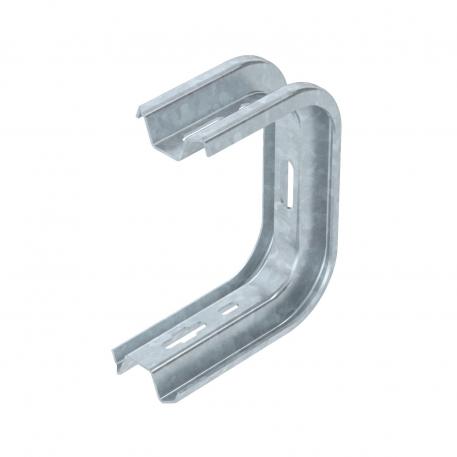

TP-wand- en plafondbeugel FT
Art.nr. 6363861 | EAN 4012195076858
- Productbeschrijving
-
ProductbeschrijvingTP-wand- en plafondbeugel voor universele bevestiging aan constructies.
-
- Technische gegevens
-
Afmetingen
Afm. H 175 mm Breedte 145 mm Dimensie B145mm F in kN plafond 1,3 kN F in kN wand 1,4 kN Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor kabelgoot ja Geschikt voor kabelladder ja Hoogte 60 mm Kleur zink Lengte 145 mm Maat B 145 mm Materiaal staal Oppervlak thermisch verzinkt Uitvoering Ophangbeugel (C-beugel) voorbreedte max. 100 mm voorbreedte min. 100 Technische gegevens

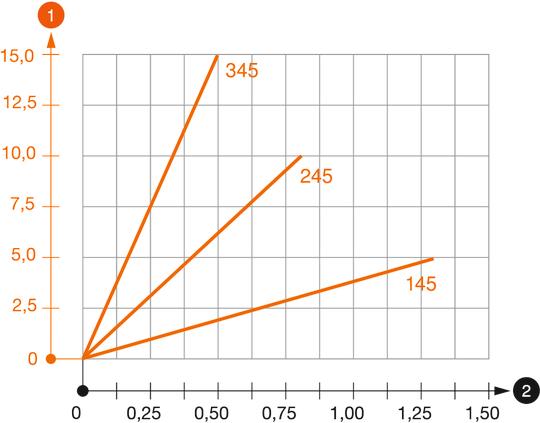

Belastingsdiagram plafondbeugel TPD
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
