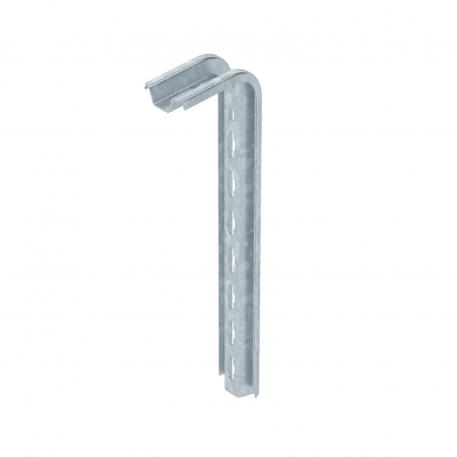

TP hangprofiel FT
Art.nr. 6364403 | EAN 4012196473717
- Productbeschrijving
-
ProductbeschrijvingTP-profiel ter bevestiging aan horizontale betonnen plafonds.
-
- Technische gegevens
-
Afmetingen
Breedte 60 mm Dimensie L445mm Functiebehoud nee Hoogte 120 mm Kleur zink Lengte 445 mm Maat L 445 mm Materiaal staal Oppervlak thermisch verzinkt Uitvoering S-profiel Technische gegevens

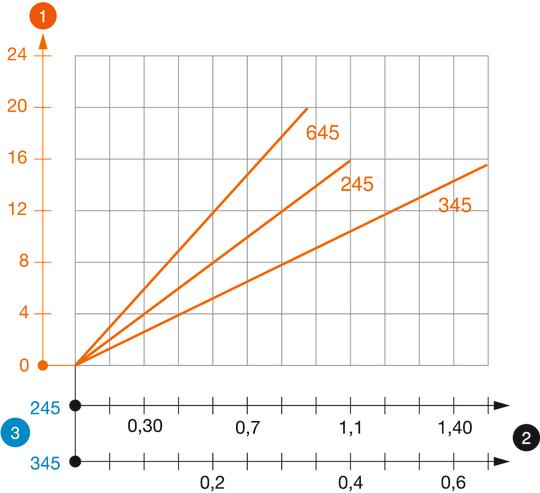

Belastingsdiagram TP-profiel type TPS
-
Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Consolelengte in mm
-
Belastingscurve met consolelengtes in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

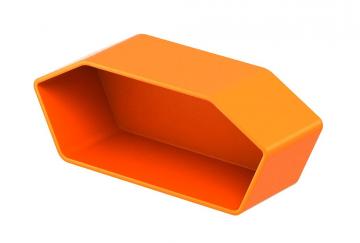

Beschermkap
TPS KS OR 6364625 10 Stuks

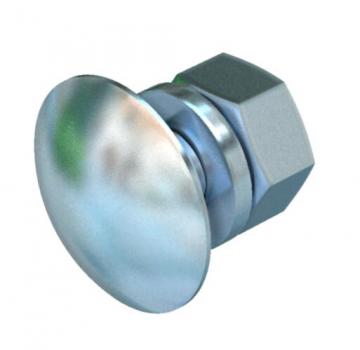

Platkopbout met moer en sluitring F
FRS 10x25 TPS F 6407536 50 Stuks

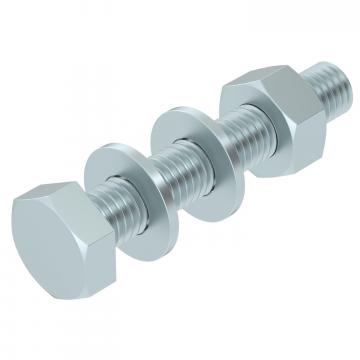

Zeskantbout M10 F
SKS 10x60 F 6408516 20 Stuks

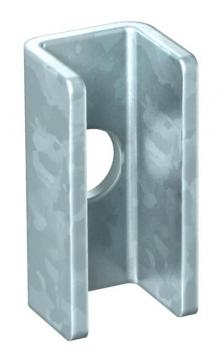

Afstandsstuk FT
DS 4 FT 6416586 20 Stuks - Downloads
-
