T-stuk 60 A4 300 | 1,5

morepic-1

morepic-2

T-stuk 60 A4

Art.nr. 6225272 | EAN 4012196444250

Art.nr. / Type

Breedte

Plaatdikte	1,5 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

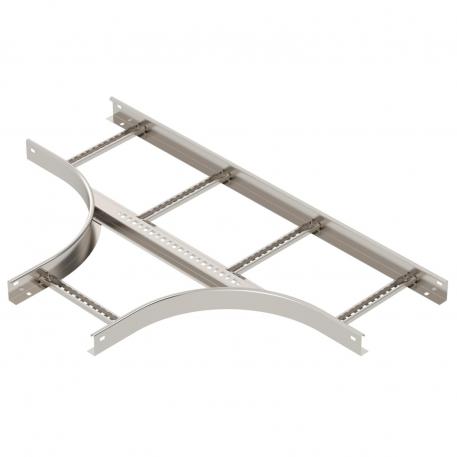

T-stuk, horizontaal met gelaste sporten, voor alle types kabelladder met een zijhoogte van 60 mm.

Technische gegevens

Afmetingen

Breedte	300 mm
Dimensie	60x300
Functiebehoud	nee
Hoogte	60 mm
Maat B	300 mm
Maat R	300 mm
Materiaal	Roestvast staal 1.4571
Oppervlak	blank, nabehandeld

Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Uitvoering	Aftakking symmetrisch
Uitvoering van de sporten	Profiel niet geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
LT 620 R3 A4	200 mm	1,5 mm	6225270	Stuks	1 Stuks
LT 630 R3 A4	300 mm	1,5 mm	6225272	Stuks	1 Stuks
LT 640 R3 A4	400 mm	1,5 mm	6225274	Stuks	1 Stuks
LT 650 R3 A4	500 mm	1,5 mm	6225276	Stuks	1 Stuks
LT 660 R3 A4	600 mm	1,5 mm	6225278	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat A4	LVG 60 A4	6208835	Stuks	10 Stuks

Downloads

Specificatieblad LT 630 R3 A4 / 6225272 , 0.23MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Brochure Gelast kabelladdersysteem , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring LT 630 R3 A4 / 6225272 , 0.15MB , pdf

UK-Conformiteitsverklaring LT 630 R3 A4 / 6225272 , 0.09MB , pdf

Download

Montagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek LT 630 R3 A4 / 6225272, 68.04 kB, jpg

Dimensionale tekening LT 630 R3 A4 / 6225272, 29.49 kB, jpg

LT 630 R3 A4 / 6225272
