T-stuk 60 A2 200 | 1,5

morepic-1

morepic-2

T-stuk 60 A2

Art.nr. 6225250 | EAN 4012196444199

Art.nr. / Type

Breedte

Plaatdikte	1,5 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

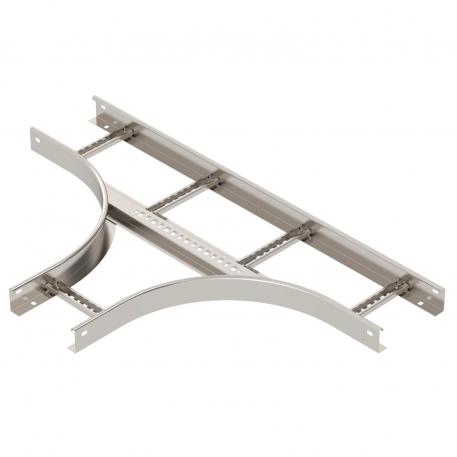

T-stuk, horizontaal met gelaste sporten, voor alle types kabelladder met een zijhoogte van 60 mm.

Technische gegevens

Afmetingen

Breedte	200 mm
Dimensie	60x200
Functiebehoud	nee
Hoogte	60 mm
Maat B	200 mm
Maat R	300 mm
Materiaal	Roestvast staal 1.4301
Oppervlak	blank, nabehandeld

Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Uitvoering	Aftakking symmetrisch
Uitvoering van de sporten	Profiel niet geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
LT 620 R3 A2	200 mm	1,5 mm	6225250	Stuks	1 Stuks
LT 630 R3 A2	300 mm	1,5 mm	6225252	Stuks	1 Stuks
LT 640 R3 A2	400 mm	1,5 mm	6225254	Stuks	1 Stuks
LT 650 R3 A2	500 mm	1,5 mm	6225256	Stuks	1 Stuks
LT 660 R3 A2	600 mm	1,5 mm	6225258	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat A2	LVG 60 A2	6208846	Stuks	10 Stuks

Downloads

Specificatieblad LT 620 R3 A2 / 6225250 , 0.22MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Brochure Gelast kabelladdersysteem , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring LT 620 R3 A2 / 6225250 , 0.15MB , pdf

UK-Conformiteitsverklaring LT 620 R3 A2 / 6225250 , 0.09MB , pdf

Download

REACH Conformiteitsverklaring LT 620 R3 A2 / 6225250 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring LT 620 R3 A2 / 6225250 , 0.12MB , pdf

Download

Montagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek LT 620 R3 A2 / 6225250, 67.96 kB, jpg

Dimensionale tekening LT 620 R3 A2 / 6225250, 29.28 kB, jpg

LT 620 R3 A2 / 6225250
