- Productbeschrijving
-
Productbeschrijving

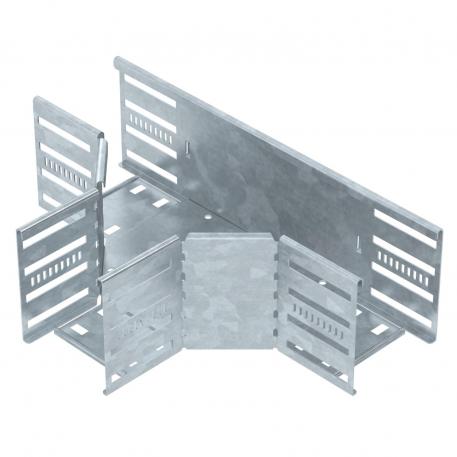

T-stuk voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 110 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Zowel voor binnen- als buitengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Afmetingen
Breedte 100 mm Breedte van de aftakking 100 mm Dimensie 110x100 Functiebehoud nee Geadviseerde aantal schroeven 27 St. Hoogte 110 mm Maat B 100 mm Materiaal staal NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 0,8 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering T-stuk, horizontaal Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

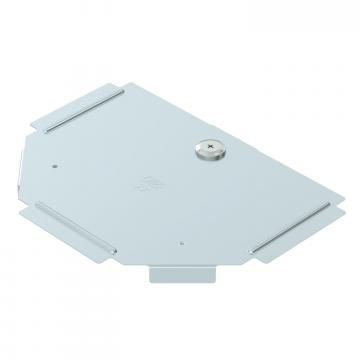

Deksel voor T-stuk DD
RTD 100 DD 6038640 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad RT 110 FT / 6038320 , 0.21MB , pdfConformiteitsverklaring RT 110 FT / 6038320 , 0.12MB , pdfUK-Conformiteitsverklaring RT 110 FT / 6038320 , 0.14MB , pdfREACH Conformiteitsverklaring RT 110 FT / 6038320 , 0.12MB , pdfRoHS Conformiteitsverklaring RT 110 FT / 6038320 , 0.13MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
