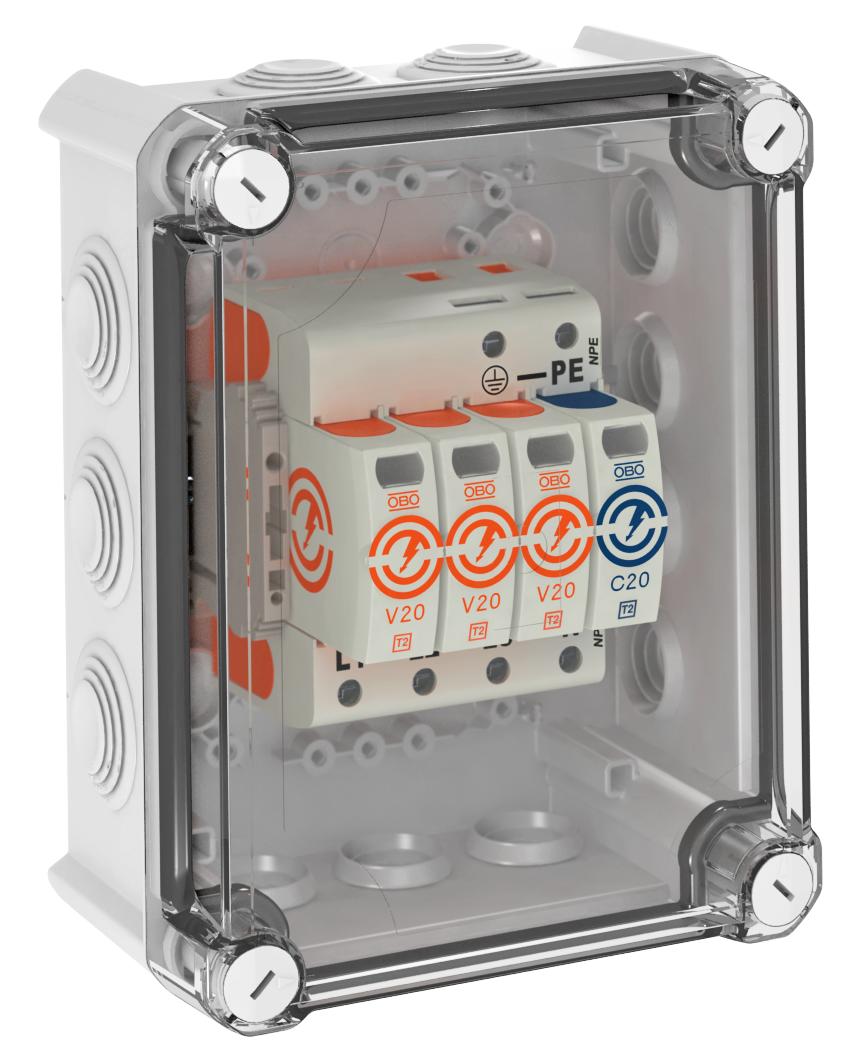

systeemoplossing overspanningsafleider V20 in behuizing, 3-polig + NPE 280 V

Art.nr. 5095383 | EAN 4012196423200

5095383 / VG-V20-3+NPE-280
3+N/PE
280 V
IP66
Productbeschrijving
Productbeschrijving
Overspanningsafleider type 2 conform EN 61643-11

• Ideaal geschikt voor beveiliging van Wallboxen en daarop aangesloten voertuigen
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Complete eenheid, voorgemonteerd en aansluitklaar in polycarbonaat behuizing (IP66)
• Afleidvermogen tot 40 kA (8/20) per fase via hoogvermogen varistoren

Toepassing: AC-laadsysteem tot 22 kW, potentiaalvereffening in hoofd- en onderverdelingen.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Overspanningsbeveiliging conform DIN EN 61643-11 of IEC 61643-11
  • Overgang van LPZ 1 naar 2
  • halogeenvrij; zonder chloor, fluor en broom
Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max. 1,5 mm²
Aansluitdoorsnede FM-klemmen max. 16 AWG
Aansluitdoorsnede FM-klemmen min. 0,5 mm²
Aansluitdoorsnede FM-klemmen min. 21 AWG
Aanspreektijd <25 ns
Aderdoorsnede flexibel (soepel) max. 2 AWG
Aderdoorsnede flexibel (soepel) max. 35 mm²
Aderdoorsnede flexibel (soepel) min. 16 AWG
Aderdoorsnede flexibel (soepel) min. 1,5 mm²
Afleidstroom (8/20 µs) [totaal] 60 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP66
Beschermingsniveau [L-N] ≤1,3
Dimensie 280V
Doorsnede geleider vast (een-/meeraderig) max. 2 AWG
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 16 AWG
Doorsnede geleider vast (een-/meeraderig) min. 1,5 mm²
Draaimoment 4 Nm
Geïntegreerde voorzekering nee
Kortsluitbestendig ja
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 50 kA eff
Max. netzijdige overstroombeveiliging 160 A gL/gG
Maximale afleidstootstroom (8/20 μs) 40 kA
Maximale afleidstootstroom (8/20 μs) [L-N] 40 kA
Maximale continuespanning AC 280 V
Maximale continuspanning (L-N) 280 V
Maximale continuspanning (N-PE) 255 V
Maximale continuspanning DC 350 V
Maximale voorverzekering 160 A
Minimale afstand 1,5 mm
Montagetype voorgemonteerd in kast
Netvorm Overige
Nominale afleidstootstroom (8/20 μs) 20 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA
Nominale afleidstootstroom (8/20 μs) [N-PE] 40 kA
Nominale spanning AC (50/60 Hz) 230 V
Restspanning [L-N] @ 1 kA 0,7 kV
Restspanning [L-N] @ 5 kA 0,9 kV
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II
SPD conform UL 1449 Type 4
SPD volgens EN 61643-11 Type 2
Testklasse type 2 ja
Toelatingen UL
TOV-spanning [L-N] - fail-safe modus - 120 min 440 V
TOV-spanning [L-N] - withstand mode - 5 s 335 V
TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V
Uitvoering van de polen 3+N/PE
Volgstroomblusvermogen (eff) [N-PE] 0,1 kA
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
VG-V20-3+NPE-280 3+N/PE 280 V IP66 5095383
1 Stuks
