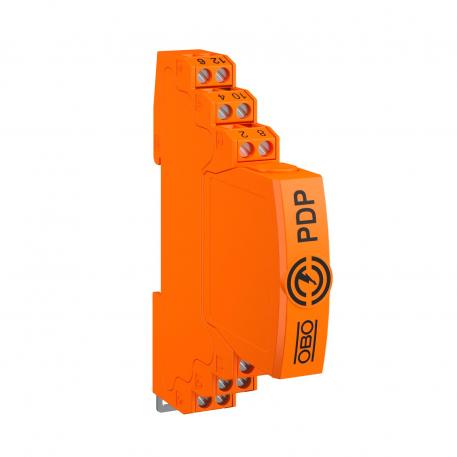

Steekbare datakabelbeveiliging, 2x2-polig, directe aarding
Art.nr. 5080319 | EAN 4012196741991
- Productbeschrijving
-
ProductbeschrijvingOpsteekbare datakabelbeveiliging type 1+2/D1+C2 voor toepassing in de meet-, besturings- en regeltechniek
• Veiligheidsapparaat voor meeraderige systemen
• Directe aarding afscherming
• Frequentiebereik tot 100 MHz
• Aarding via DIN-rail of aansluitkabel mogelijk
• Geringe breedte van 12,5 mm
• Hoge installatiebeschikbaarheid - geen signaalonderbreking zonder beveiligingsmodule
Toepassing: universele bliksem- en overspanningsbeveiliging voor dataoverdrachtapparaten in de MSR-techniek.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 1,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 2,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal polen 4 Aarding via: Aansluitkabel/DIN-rail Afscherming direct Afscherming aansluiting ja Beschermingsgraad IP20 Beschermingsniveau ader - aarde 850 V Beschermingsniveau ader - ader 130 V Breedte 13 mm Capaciteit (ader-aarde) ≤30 pF Capaciteit (ader-ader) ≤30 pF Dimensie 12V Grensfrequentie 100 MHz Hoogte 95 mm Impulsstroom 2,5 kA Insteeksysteem Klem Invoegdemping (insertion loss) ≤3 dB Kategorie Typ 1+2 / D1+C2 Langsweerstand 1.2 ± 5% Lengte 76 mm LPZ 0→2 Maximale continuespanning AC 12 V Maximale continuspanning DC 16 V Montage ingang/uitgang Schroefklemmen Nominale afleidpiekstroom In conform C2 (totaal) 20 kA Nominale afleidstootstroom (8/20 μs) 10 kA Nominale belastingsstroom AC 0,425 A Nominale belastingsstroom DC 0,6 A Piekstroombestendigheid ader - aarde 10 kV / 5 kA Piekstroombestendigheid ader - ader 10 kV / 5 kA Signalering op het apparaat geen SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD conform NEN-EN-IEC 61643-21 klasse I+II / D1+C2 SPD volgens EN 61643-11 Type 1 + 2 Standaard weerstand per ader 1,2 Ω ± 5% Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Totale afleidstroom (10/350) 2,5 kA Totale afleidstroom (8/20) 20 kA Uitvoering 2x2-polig - Alle typen
-
Alle typen
