Steekbare datakabelbeveiliging, 2-polig, directe aarding, 12 V 2 | 2-polig | 12 | 16 | Klem

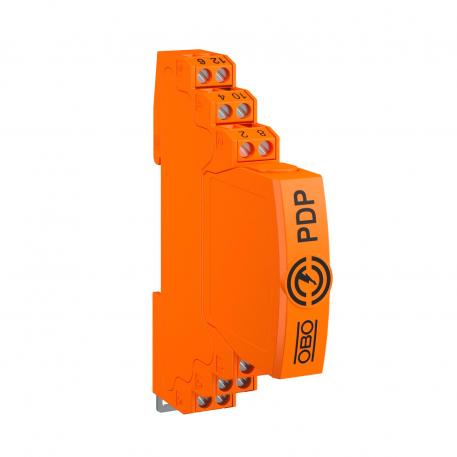

Steekbare datakabelbeveiliging, 2-polig, directe aarding, 12 V

Art.nr. 5080303 | EAN 4012196741915

Art.nr. / Type

Aantal polen	2

Uitvoering	2-polig

Maximale continuespanning AC

Maximale continuspanning DC

Insteeksysteem	Klem

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Opsteekbare datakabelbeveiliging type 1+2/D1+C2 voor toepassing in de meet-, besturings- en regeltechniek

• Veiligheidsapparaat voor meeraderige systemen
• Directe aarding afscherming
• Frequentiebereik tot 100 MHz
• Aarding via DIN-rail of aansluitkabel mogelijk
• Geringe breedte van 12,5 mm
• Hoge installatiebeschikbaarheid - geen signaalonderbreking zonder beveiligingsmodule

Toepassing: universele bliksem- en overspanningsbeveiliging voor dataoverdrachtapparaten in de MSR-techniek.

Technische gegevens

Technische gegevens

Aansluitdoorsnede flexibel max.	1,5 mm²
Aansluitdoorsnede flexibel min.	0,14 mm²
Aansluitdoorsnede meeraderig max.	2,5 mm²
Aansluitdoorsnede meeraderig min.	0,14 mm²
Aansluitdoorsnede vast max.	2,5 mm²
Aansluitdoorsnede vast min.	0,14 mm²
Aantal polen	2
Aarding via:	Aansluitkabel/DIN-rail
Afscherming	direct
Afscherming aansluiting	ja
Beschermingsgraad	IP20
Beschermingsniveau ader - aarde	850 V
Beschermingsniveau ader - ader	130 V
Breedte	13 mm
Capaciteit (ader-aarde)	≤30 pF
Capaciteit (ader-ader)	≤30 pF
Dimensie	12V
Grensfrequentie	100 MHz
Hoogte	95 mm
Impulsstroom	2,5 kA
Insteeksysteem	Klem
Invoegdemping (insertion loss)	≤3 dB
Kategorie	Typ 1+2 / D1+C2

Langsweerstand	1.2 ± 5%
Lengte	76 mm
LPZ	0→2
Maximale continuespanning AC	12 V
Maximale continuspanning DC	16 V
Montage ingang/uitgang	Schroefklemmen
Nominale afleidpiekstroom In conform C2 (totaal)	20 kA
Nominale afleidstootstroom (8/20 μs)	10 kA
Nominale belastingsstroom AC	0,425 A
Nominale belastingsstroom DC	0,6 A
Piekstroombestendigheid ader - aarde	10 kV / 5 kA
Piekstroombestendigheid ader - ader	10 kV / 5 kA
Signalering op het apparaat	geen
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD conform NEN-EN-IEC 61643-21	klasse I+II / D1+C2
SPD volgens EN 61643-11	Type 1 + 2
Standaard weerstand per ader	1,2 Ω ± 5%
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Testnorm	IEC 61643-21
Totale afleidstroom (10/350)	2,5 kA
Totale afleidstroom (8/20)	20 kA
Uitvoering	2-polig

Alle typen

Alle typen

Type	Aantal polen	Uitvoering	Maximale continuespanning AC	Maximale continuspanning DC	Insteeksysteem	Art.nr.	Aantal	kl. VKE
PDP-2-5-D	2	2-polig	4,2 V	6 V	Klem	5080301	Stuks	1 Stuks
PDP-2-12-D	2	2-polig	12 V	16 V	Klem	5080303	Stuks	1 Stuks
PDP-2-24-D	2	2-polig	21 V	30 V	Klem	5080305	Stuks	1 Stuks
PDP-2-48-D	2	2-polig	37 V	52 V	Klem	5080307	Stuks	1 Stuks
