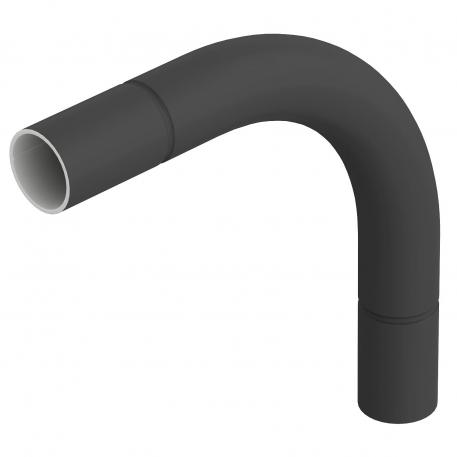

Stalen bocht met zwarte poedercoating, zonder schroefdraad

Art.nr. 2046825 | EAN 4012196388073

Productbeschrijving

Productbeschrijving

90°-bocht met aangevormde mof, voor elektro-installatiebuis volgens EN 61386-1. Met braamvrije binnenwand.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Afmetingen

Afmeting m (mm) M20
Dimensie Ø20mm
Flexibel nee
Halogeenvrij nee
Hoek van de bocht 90 °
Kleur diepzwart; RAL 9005
Maat A 53,7 mm
Maat B 155 mm
Maat d 20,6 mm
Maat D 22,6 mm
Maat l 30 mm
Maat R 90 mm
Maat t 1 mm
Materiaal staal
Met inspectieopening en deksel nee
Met mof ja
Oppervlak PES50 - polyester / epoxy
Oppervlak geborsteld nee
Oppervlak gepolijst nee
Tweedelig nee
Uitvoering Stek
Voor buisdiameter nominaal 20 mm
Alle typen

Alle typen

Type Voor buisdiameter nominaal Art.nr. Aantal kl. VKE
SBN16 SW 16 mm 2046824
15 Stuks
SBN20 SW 20 mm 2046825
25 Stuks
SBN25 SW 25 mm 2046826
25 Stuks
SBN32 SW 32 mm 2046827
20 Stuks
SBN40 SW 40 mm 2046828
15 Stuks
SBN50 SW 50 mm 2046829
5 Stuks
SBN63 SW 63 mm 2046830
3 Stuks
