Scharnierbochtelement 110 FS
Art.nr. 6225490 | EAN 4012196445042
- Productbeschrijving
-
Productbeschrijving
Scharnierbochtelement met ingelaste sporten voor toepassing bij de kabelladders met zijhoogte 110 mm.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) Verstelbaar Breedte 200 mm Dimensie 110x200 Functiebehoud nee Hoogte 110 mm Maat B 200 mm Maat R 200 mm Materiaal staal Oppervlak bandverzinkt Plaatdikte 1,5 mm Richtingsverandering verticaal stijgend/dalend Roestvast staal, gebeitst nee Scharnierend ja Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks

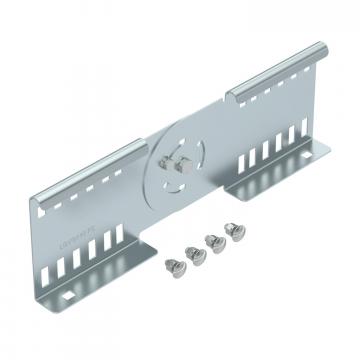

Scharnierverbinder FS
LGVG 110 FS 6216650 10 Stuks - Downloads
-
Specificatieblad LGBE 1120 FS / 6225490 , 0.16MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring LGBE 1120 FS / 6225490 , 0.15MB , pdfUK-Conformiteitsverklaring LGBE 1120 FS / 6225490 , 0.09MB , pdfMontagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
