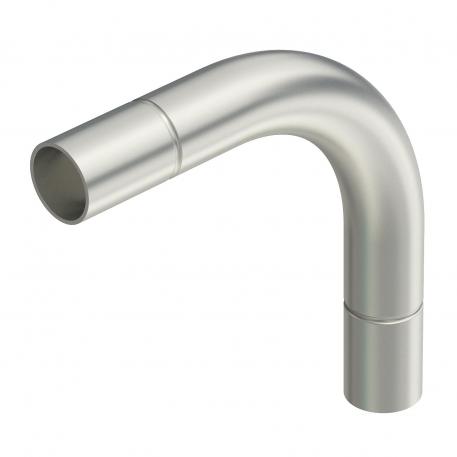

Roestvast staal buisbocht V4A

Art.nr. 2046765 | EAN 4012195924197

Productbeschrijving

Productbeschrijving

90°-bocht met aangevormde mof, voor elektro-installatiebuis volgens EN 61386-1. Met braamvrije binnenwand.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Afmetingen

Afmeting m (mm) M50
Dimensie Ø50mm
Flexibel nee
Halogeenvrij nee
Hoek van de bocht 90 °
Maat A 60 mm
Maat B 358 mm
Maat d 50,2 mm
Maat D 52,7 mm
Maat l 50 mm
Maat R 200 mm
Maat t 1,25 mm
Materiaal Roestvast staal 1.4571
Met inspectieopening en deksel nee
Met mof ja
Oppervlak blank, nabehandeld
Oppervlak geborsteld ja
Oppervlak gepolijst nee
Temperatuurbereik max. 400 °C
Temperatuurbereik min. -45 °C
Tweedelig nee
Uitvoering Stek
Voor buisdiameter nominaal 50 mm
Alle typen

Alle typen

Type Voor buisdiameter nominaal Art.nr. Aantal kl. VKE
SB16W A4 16 mm 2046760
5 Stuks
SB20W A4 20 mm 2046761
10 Stuks
SB25W A4 25 mm 2046762
10 Stuks
SB32W A4 32 mm 2046763
10 Stuks
SB40W A4 40 mm 2046764
5 Stuks
SB50W A4 50 mm 2046765
5 Stuks
SB63W A4 63 mm 2046766
3 Stuks
