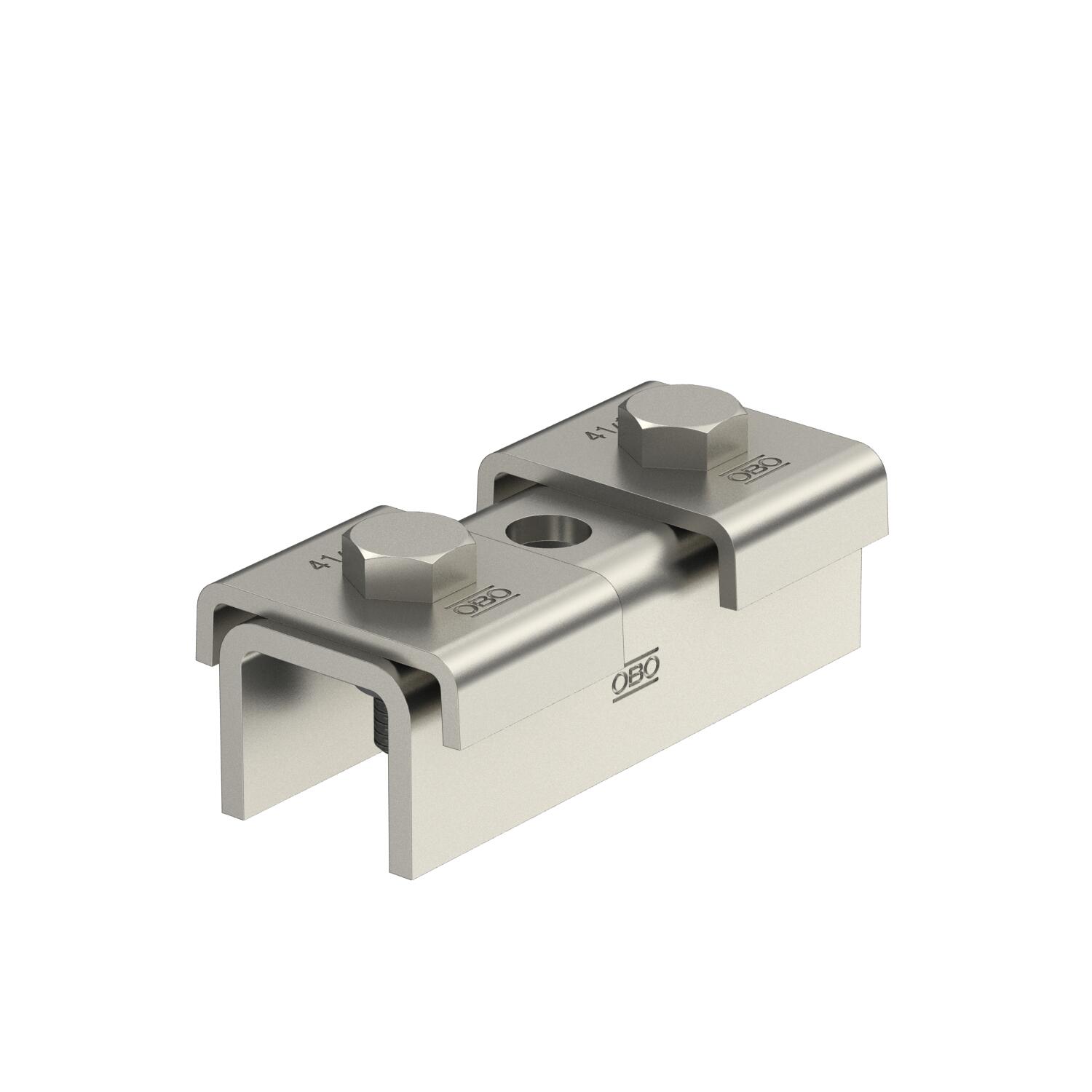

Railverbinder SV met 3 gaten A2

Art.nr. 1123126 | EAN 4012195939238

1123126 / SVE 41 A2
100 mm
47 mm
4 mm
Productbeschrijving
Productbeschrijving
De verbinder is bedoeld als verlenging van de montagerail MS4141. Deze verbinding kan eenvoudig en betrouwbaar op de bouwplaats worden gemaakt of vooraf in de werkplaats.

Gegarandeerd dat er geen zwakke plek is in de buurt van de railkoppeling. Hier gelden de statische wetten van de montagerail.


Leveringsomvang:
Bevestigingsplaat type 4141 en passende zeskantbouten los bijgevoegd.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beugelklem voor C-profielrail met sleufbreedte 18-22 mm
  • sleufbreedte 22 mm
Technische gegevens

Technische gegevens

Boorgatafstand centrisch 60 mm
Breedte 47 mm
CO₂-voetafdruk (GWP) van wieg tot poort 2,722 kg CO₂e / 1 Stuk
Dimensie 100x4mm
Gatgrootte 12 mm
Geschikt voor profielvormen U-profiel
Hoogte 39,4 mm
Lengte 100 mm
Materiaal Roestvast staal 1.4301
Materiaaldikte 4 mm
Met schroeftoebehoren ja
Oppervlak blank, nabehandeld
Profielvorm C = profiel
Roestvast staal, gebeitst nee
Sleufbreedte 22 mm
Soort perforatie Achterzijde geperforeerd
Statische waarde A 2,97 cm²
Statische waarde ly 6,05 cm
Statische waarde lz 9,01 cm
Statische waarde Wy 2,91 cm²
Statische waarde Wz 4,4 cm²
Uitvoering geperforeerd
Alle typen

Alle typen

Type Lengte Breedte Materiaaldikte Art.nr. Aantal kl. VKE
SVE 41 A2 100 mm 47 mm 4 mm 1123126
10 Stuks
