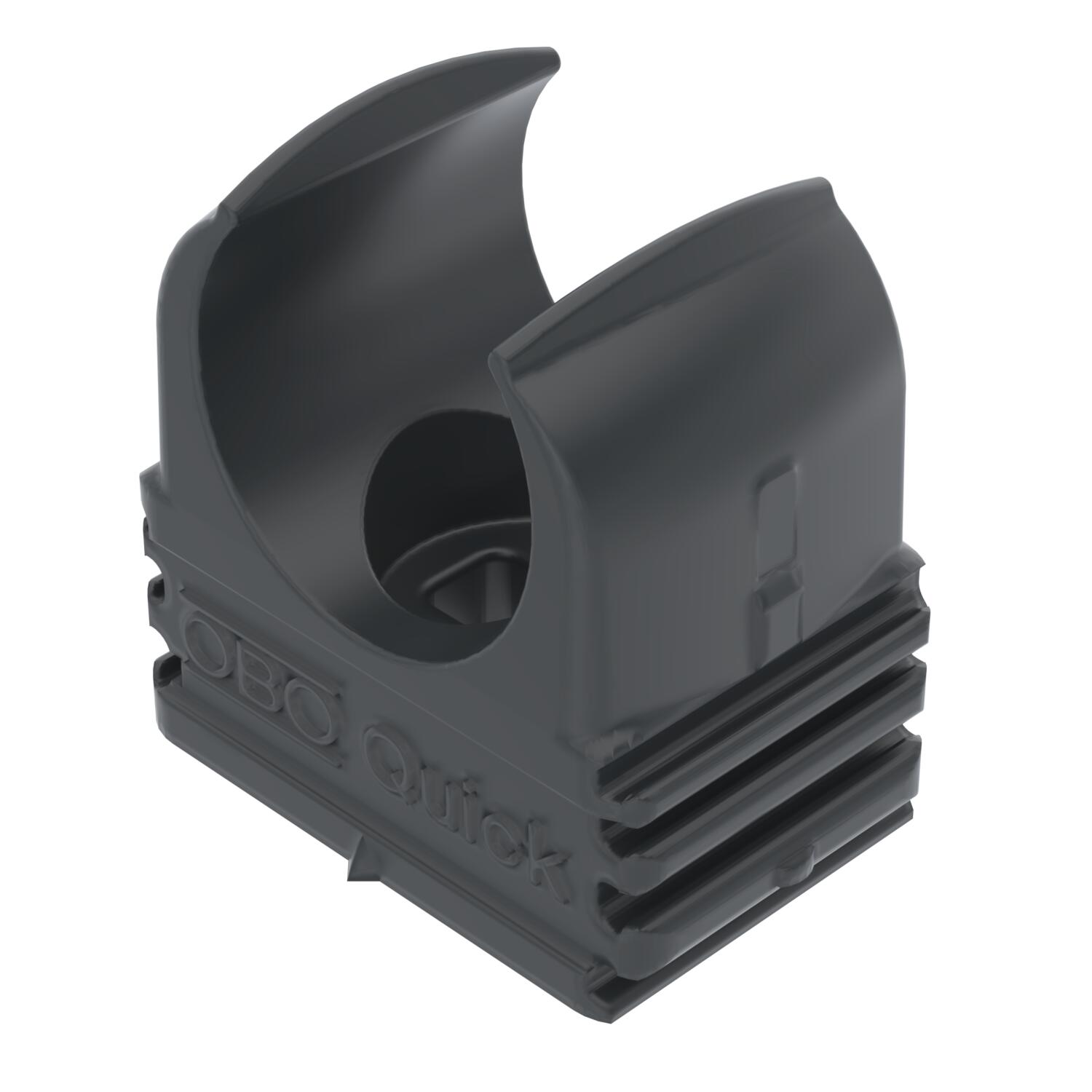

Quick-klem, zwart
Art.nr. 2149559 | EAN 4012195616276
- Productbeschrijving
-
Productbeschrijving
Opbouwklem voor opname van metrische metalen versterkte buis, lichte en zware isolatiebuizen en elektrische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als voor beschermde buitenopstelling. Met sleufgat voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Ook koppelbaar met OBO Multi-Quick- of starQuick-klem. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Afm. h 10 mm Afm. H 25 mm Afmeting e 7 mm Dimensie M16 Gesloten nee Halogeenvrij ja Kleur diepzwart; RAL 9005 Maat A 25,3 mm Maat B 16 mm Maat C 11,5 mm Maat D 15,5 mm Maat F 4,2 mm Maat H1 24,4 mm Maat L 8,3 mm Maat L1 10,8 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M16 Rijgbaar ja Type bevestiging Schroefgat Uittrekwaarden 65 N UV-bestendig nee - Alle typen
- Downloads
-
Specificatieblad 2955 M16 SW / 2149559 , 0.20MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Conformiteitsverklaring 2955 M16 SW / 2149559 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 M16 SW / 2149559 , 0.12MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.48MB , pdf
