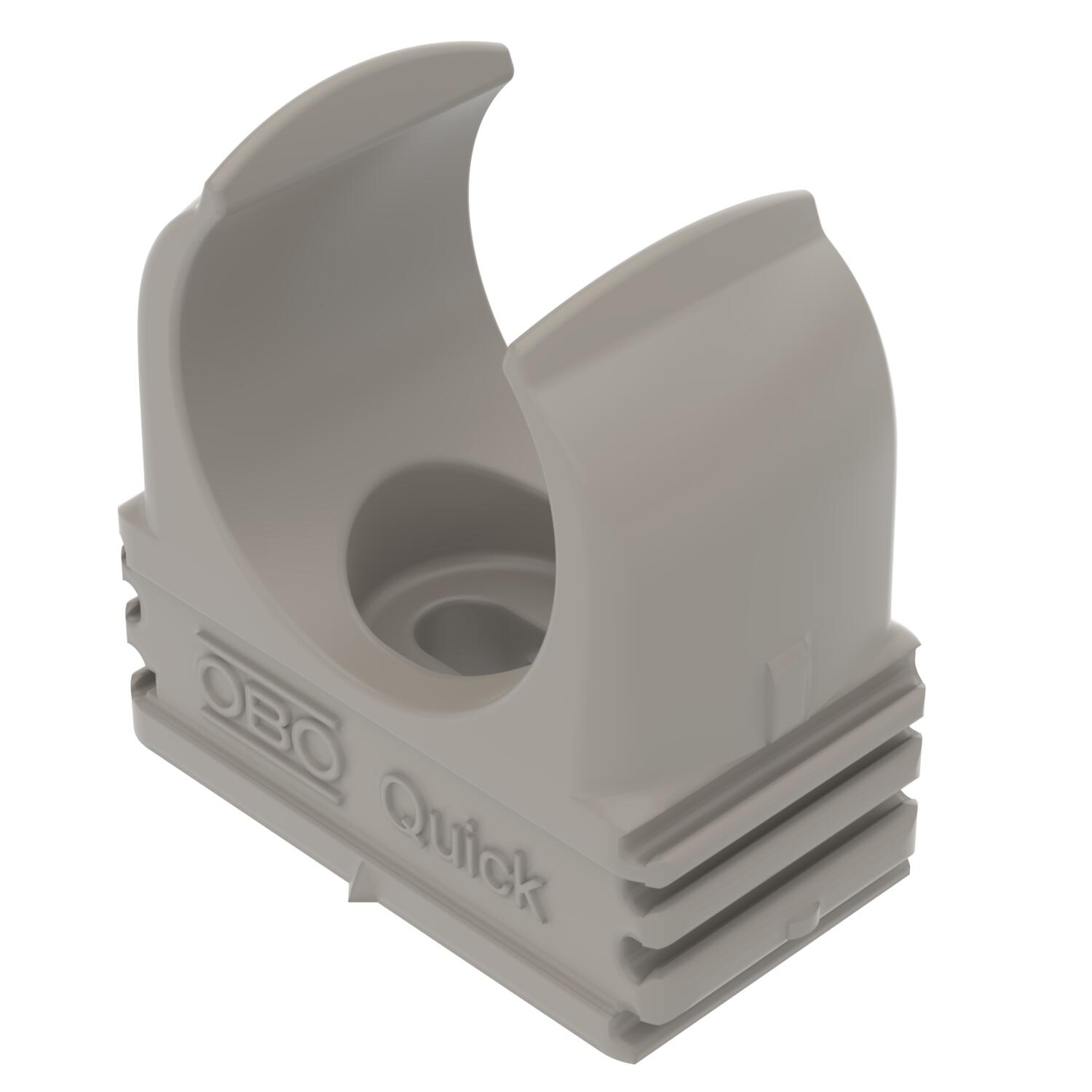

Quick-klem, vlamvertragend, steengrijs
Art.nr. 2149309 | EAN 4012195585251
- Productbeschrijving
-
Productbeschrijving
Brandwerende opbouwklem voor opname van metrische metalen versterkte buis, lichte en zware isolatiebuizen en elektrotechnische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als voor beschermde buitenopstelling. Met sleufgat voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Ook koppelbaar met OBO Multi-Quick- of starQuick-klem. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Afm. H 29,5 mm Afm. h 10 mm Afmeting e 9 mm Dimensie M20 Gesloten nee Halogeenvrij ja Kleur steengrijs; RAL 7030 Maat A 30,3 mm Maat B 16 mm Maat C 14 mm Maat D 19,4 mm Maat F 4,2 mm Materiaal Polypropyleen Met inlage nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C Nominale grootte/tekst M20 Rijgbaar ja Type bevestiging Schroefgat Uittrekwaarden 75 N UV-bestendig nee - Alle typen
- Downloads
-
Specificatieblad 2955 F M20 STGR / 2149309 , 0.24MB , pdfBrochure Quick Pipe , 1.41MB , pdfREACH Conformiteitsverklaring 2955 F M20 STGR / 2149309 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 F M20 STGR / 2149309 , 0.12MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.48MB , pdf
