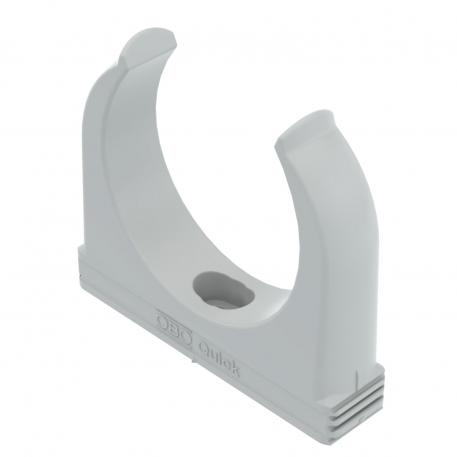

Quick-klem, lichtgrijs
Art.nr. 2149040 | EAN 4012195588252
- Productbeschrijving
-
Productbeschrijving
Opbouwklem voor opname van metrische metalen versterkte buis, lichte en zware isolatiebuizen en elektrische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als voor beschermde buitenopstelling. Met sleufgat voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Ook koppelbaar met OBO Multi-Quick- of starQuick-klem. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens
Aantal kabels/ buizen 1 Afm. h 15 mm Afm. H 74,5 mm Afmeting e 12 mm Breukbelasting 0,23 kN Dimensie M63 Gesloten nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat A 87,3 mm Maat B 20 mm Maat C 43 mm Maat D 61,5 mm Maat F 6 mm Materiaal Polypropyleen Met inlage nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale grootte/tekst M63 Rijgbaar ja Spanbereik D max. 63 mm Spanbereik D min. 63 mm Type bevestiging Schroefgat Uittrekwaarden 175 N UV-bestendig nee - Alle typen
