Quick-klem, lichtgrijs

Art.nr. 2149004 | EAN 4012195583219

Productbeschrijving

Productbeschrijving

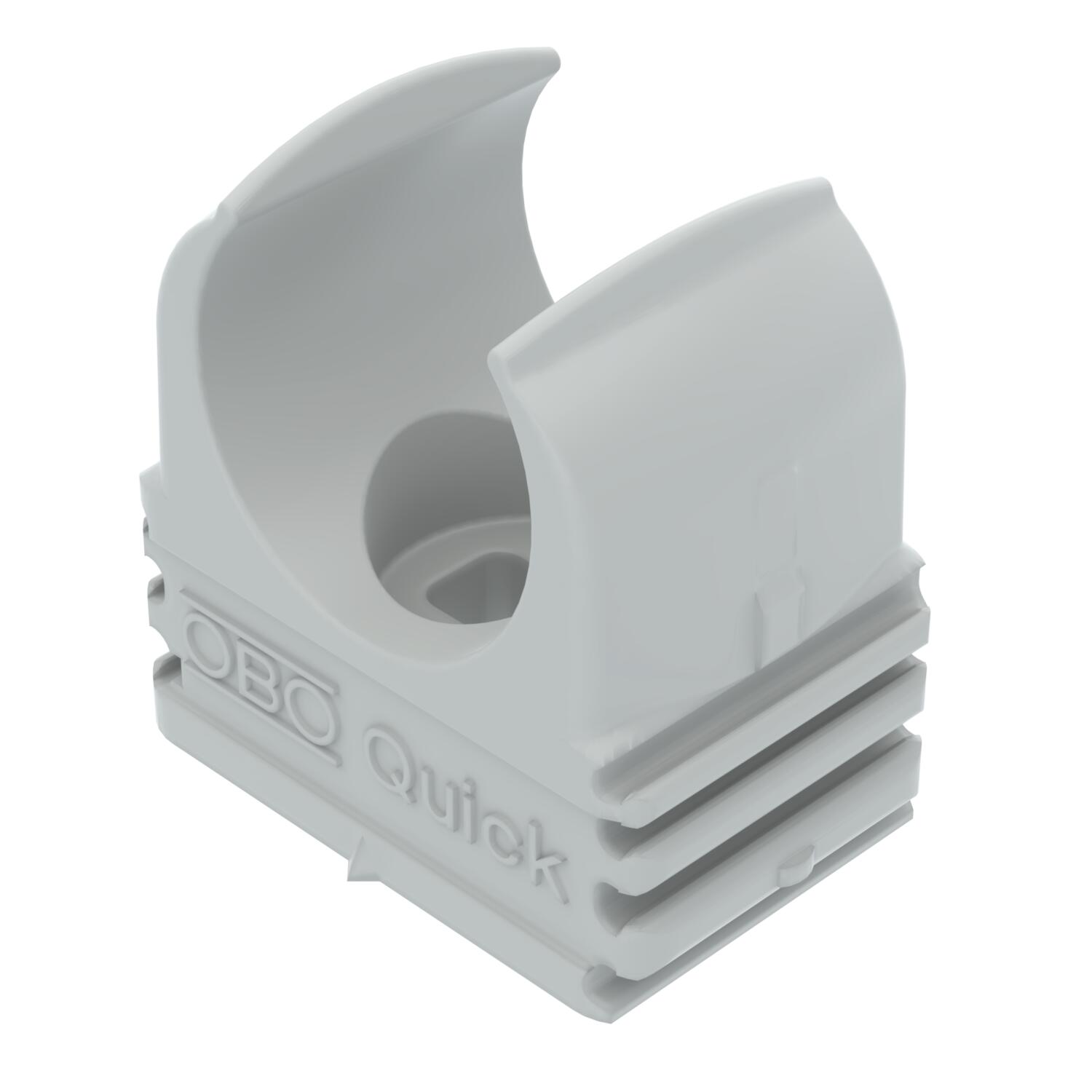

Opbouwklem voor opname van metrische metalen versterkte buis, lichte en zware isolatiebuizen en elektrische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als voor beschermde buitenopstelling. Met sleufgat voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage Ook koppelbaar met OBO Multi-Quick- of starQuick-klem. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afm. H 25 mm
Afm. h 10 mm
Afmeting e 7 mm
Breukbelasting 0,07 kN
Dimensie M16
Gesloten nee
Halogeenvrij ja
Kleur lichtgrijs; RAL 7035
Maat A 25,3 mm
Maat B 16 mm
Maat C 11,5 mm
Maat D 15,5 mm
Maat F 4,2 mm
Materiaal Polypropyleen
Met inlage nee
moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale grootte/tekst M16
Rijgbaar ja
Spanbereik D max. 16 mm
Spanbereik D min. 16 mm
Type bevestiging Schroefgat
Uittrekwaarden 65 N
UV-bestendig nee
Alle typen

Alle typen

Type Nominale grootte/tekst Art.nr. Aantal kl. VKE
2955 M16 M16 2149004
100 Stuks
2955 M20 M20 2149010
100 Stuks
2955 M25 M25 2149016
100 Stuks
2955 M32 M32 2149022
50 Stuks
2955 M40 M40 2149028
50 Stuks
2955 M50 M50 2149034
25 Stuks
2955 M63 M63 2149040
20 Stuks
