PV overspanningsafleider V20 2-polig 1000 V DC 2 | IP20

PV overspanningsafleider V20 2-polig 1000 V DC

Art.nr. 5094617 | EAN 4012195478669

Art.nr. / Type

Uitvoering van de polen

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Terug naar overzicht

Productbeschrijving

Productbeschrijving

V20 overspanningsafleider type 2 voor geaarde PV-installaties

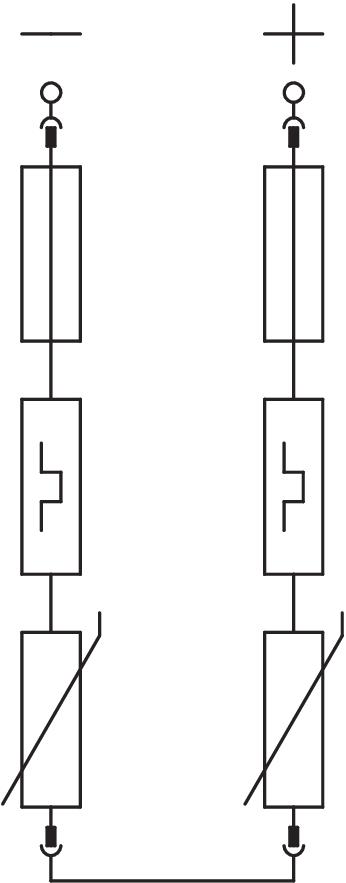

• Complete eenheid van steekbare varistor-afleider met uitschakelinrichting
• Voor DC-zijdig direct geaarde PV-systemen conform VDE 0100-712 (EN 50539-12)
• Potentiaalvereffening overspanningsbeveiliging conform VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 getest conform EN 50539-11 (VDE / KEMA)
• Afleidvermogen tot 40 kA (8/20) per pool
• Laag DC-beveiligingsniveau: < 4,0 kV en Uoc max = 1000V DC
• Met optische functie-indicatie voor toepassing in verdelerbehuizingen

Toepassing: direct geaarde PV-installaties zonder of met gescheiden bliksembeveiligingsinstallatie

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aderdoorsnede flexibel (soepel) min.	25 mm²
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
CO₂-voetafdruk (GWP) van wieg tot poort	0,8912 kg CO₂e / 1 Stuk
Dimensie	1000V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
LPZ	1→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	40 kA

Maximale continuspanning DC	1000 V
Maximale voorverzekering	125 A
Montagetype	DIN-rail 35 mm
Netvorm	Overige
Netvorm DC	ja
Nominale afleidstootstroom (8/20 μs)	20 kA
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Uitblazend	nee
Uitvoering	2-polig voor geaarde PV-systemen
Uitvoering van de polen	2
