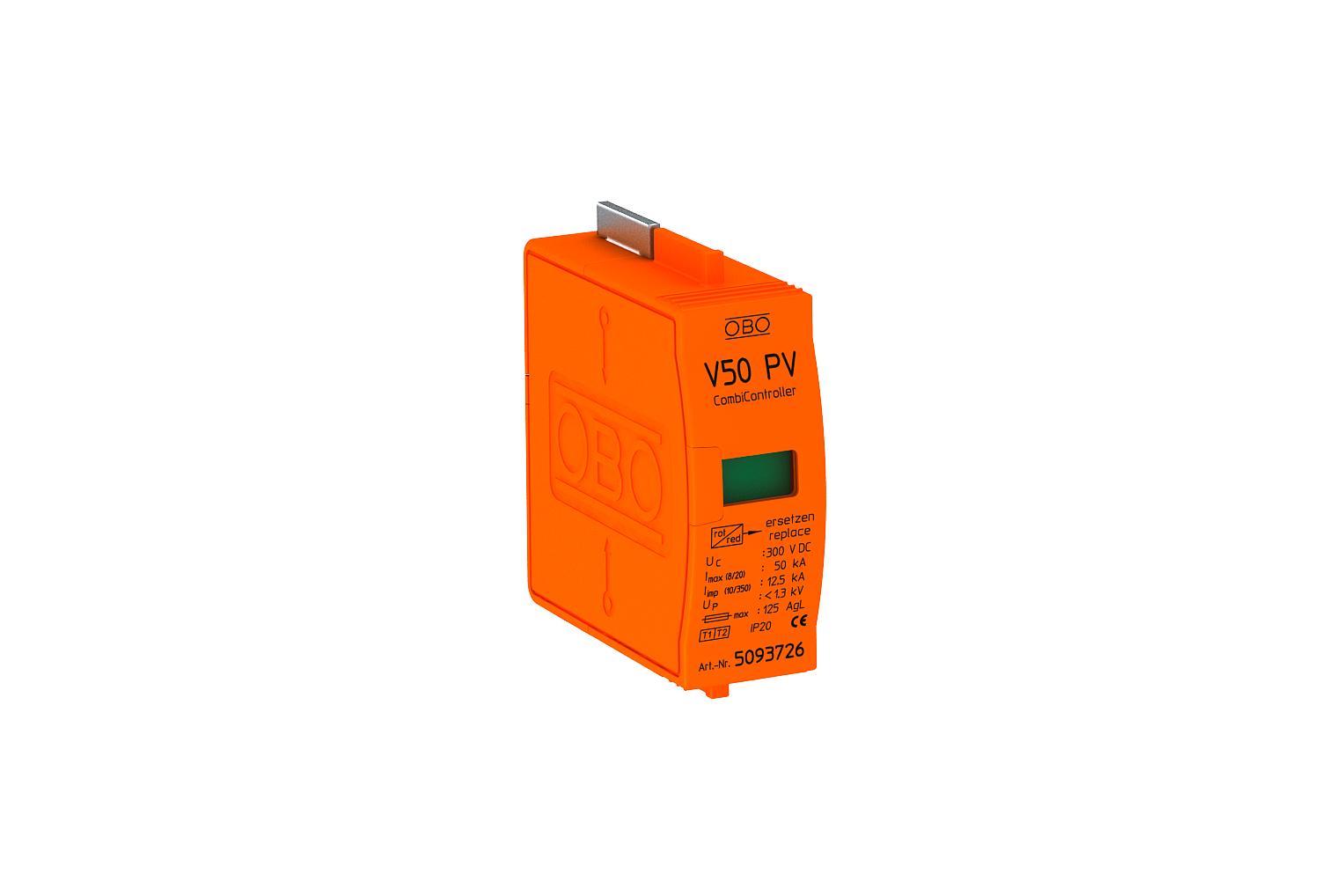

PV-module - bliksem- en overspanningsafleider type 1+2 1 | 280 | IP20

PV-module - bliksem- en overspanningsafleider type 1+2

Art.nr. 5093726 | EAN 4012195708841

Art.nr. / Type	5093726 / V50-B+C 0-300PV

Uitvoering van de polen	1

Maximale continuespanning AC	280 V

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Terug naar overzicht

Productbeschrijving

Productbeschrijving

CombiController module - type 1+2 combi-afleider voor fotovoltaïsche installaties

• Voor overspanningsbeveiligings-potentiaalvereffening conform VDE 0100-443 (IEC 60364-4-44)
• Afleidvermogen tot 12,5 kA (10/350) en 50 kA (8/20) per fase
• Lage DC-restspanning: < 1,3 kV per fase (Y-schakeling: 2,6 KV en Uoc max = 600 V DC)
• Afleider, insteekbaar met thermisch-dynamische scheidingsinrichting en optische functie-indicatie
• Ingekapselde, zinkoxide-varistor-afleider voor toepassing in verdelerkasten
• Hoge stroomgeleidbaarheid bij lange levensduur

Toepassing: PV-installaties met bliksembeveiligingsinstallatie
Deksel

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Afleidstroom (8/20 µs) [totaal]	30 kA
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,3
Bliksempiekstroom (10/350 μs)	12,5 kA
Bliksempiekstroom (10/350) [totaal]	12,5 kA
CO₂-voetafdruk (GWP) van wieg tot poort	0,1253 kg CO₂e / 1 Stuk
Dimensie	300V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²

LPZ	0→2
Max. netzijdige overstroombeveiliging	125
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuespanning AC	280 V
Maximale continuspanning DC	300 V
Maximale voorverzekering	125 A
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Uitvoering	1-polig, PV-module met Y-basis tot 600V DC
Uitvoering van de polen	1
