PV-bodem, 3-polig, in Y-schakeling

Art.nr. 5096647 | EAN 4012195299455

Productbeschrijving
Productbeschrijving
Bodemdeel voor fotovoltaïsche installaties tot Uoc=1000 V (Y-schakeling)

• Voor V 25-B+C modules type 1+2 combi-afleiders
• Voor V 20-C modules type 2 overspanningsafleiders
• Beveiligingsschakeling tegen dwars- en langsspanningen

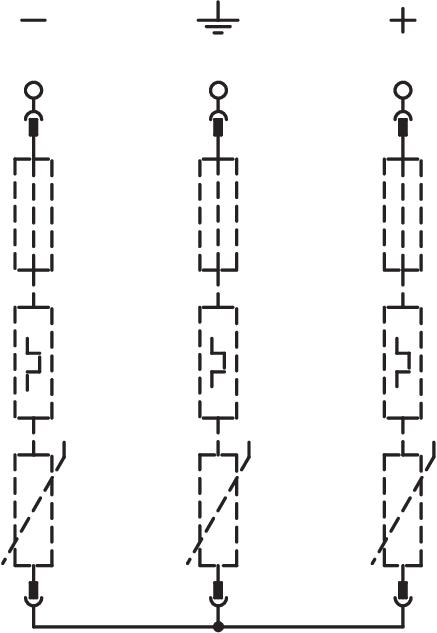

• Y-beveiligingsschakeling
• Lage DC-restspanning: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-440)
• Lage DC-restspanning: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-385)
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600 V DC met V50-B+C/0-280)
• Gemarkeerde aansluitingen
Toepassing: in fotovoltaïsche installaties tussen fotovoltaïsche panelen en omvormer.
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Combinatiebeveiliging van type 1 en type 2
  • Overspanningsbeveiliging conform DIN EN 61643-11 of IEC 61643-11
  • Overgang van LPZ 0 naar 1
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
Dimensie Y-PH
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
Uitvoering 3-polige Y-schakeling voor PV
Uitvoering van de polen 3
Alle typen

Alle typen

Type Art.nr. Aantal kl. VKE
V20-C U-3PH-Y 5096647
1 Stuks
Downloads

Download

Download

EU Conformiteitsverklaring V20-C U-3PH-Y / 5096647 , 0.17MB , pdf
Download

Download
Download

Voor dit product zijn geen bestekteksten beschikbaar
