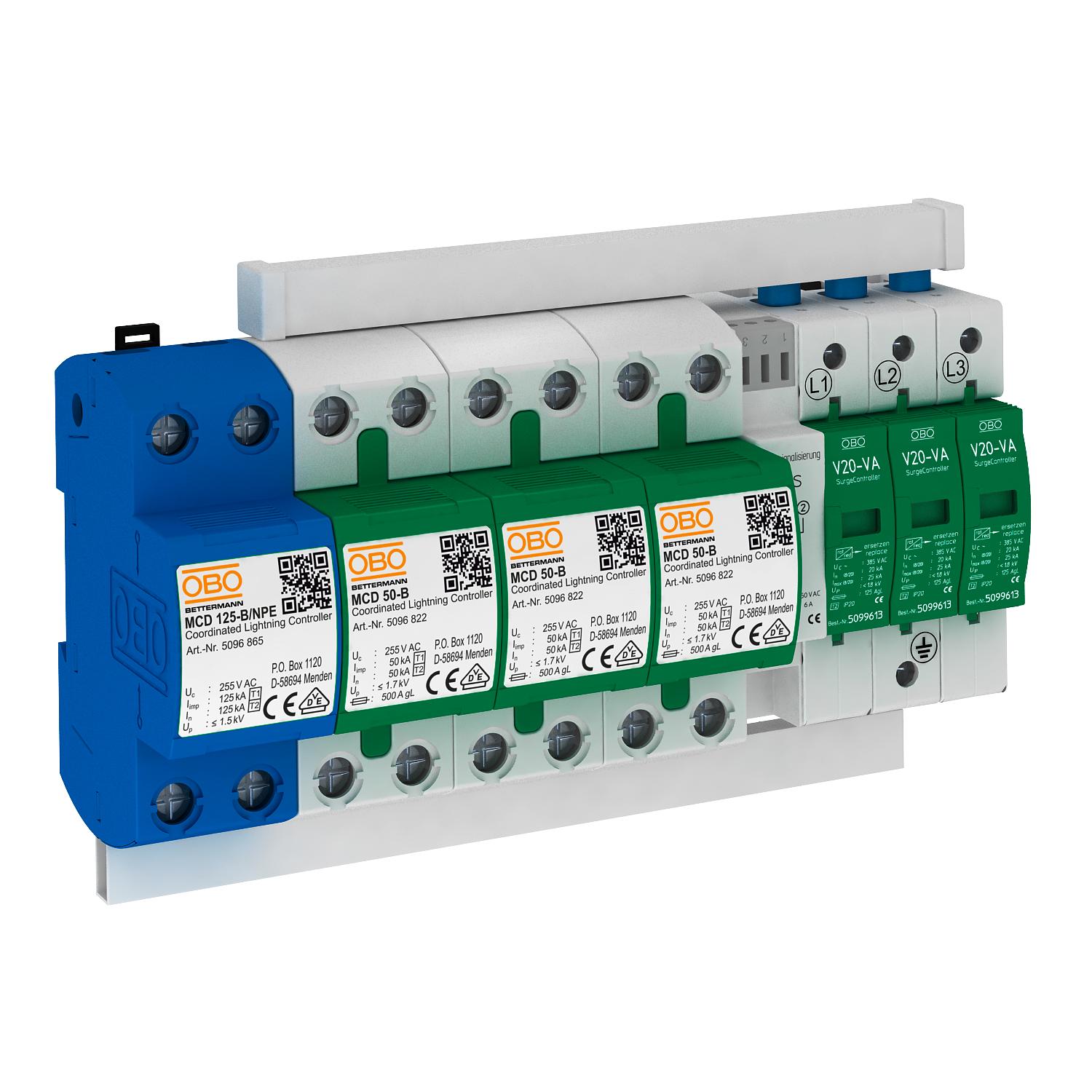

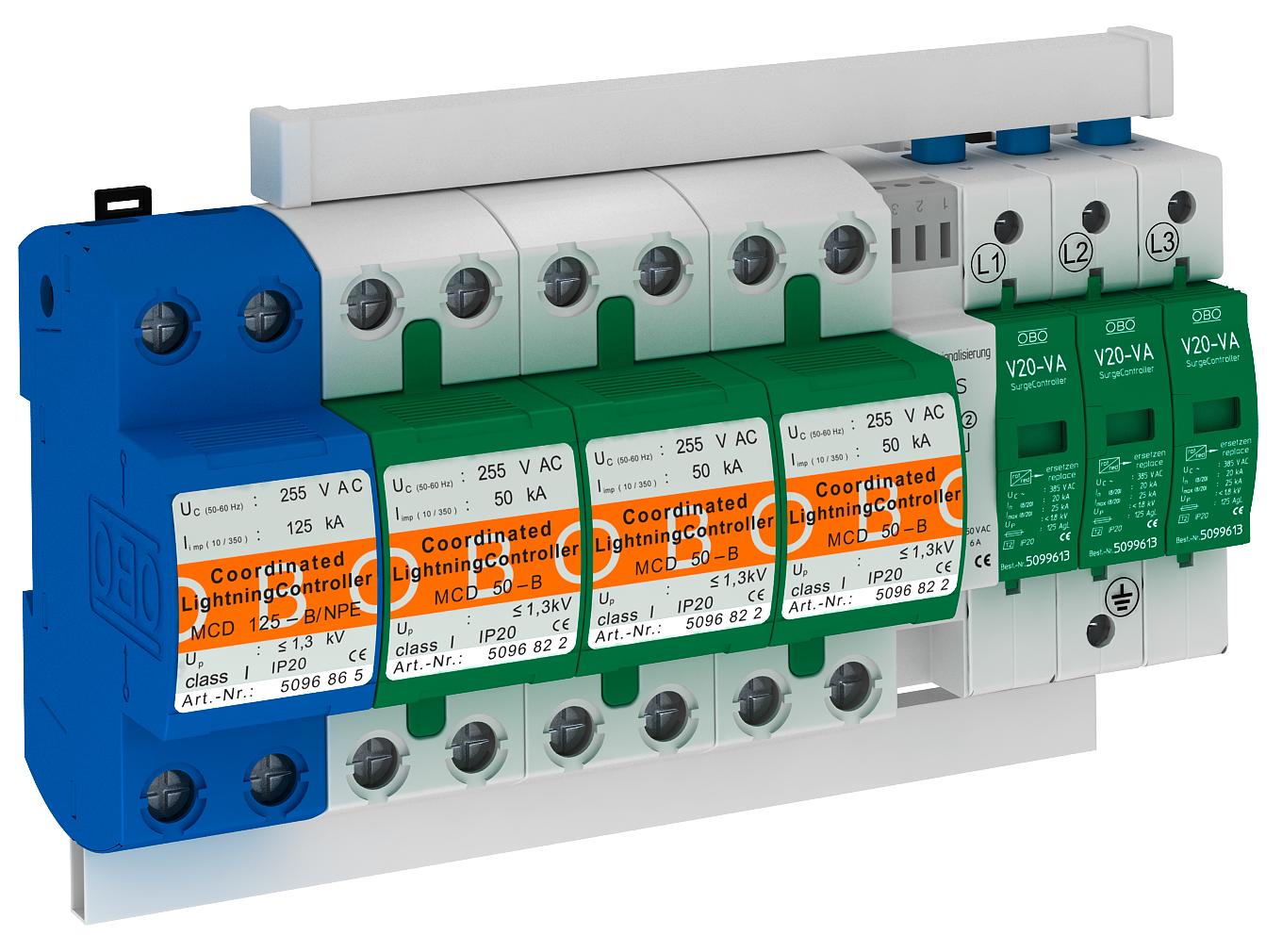

Protection-Set MCD + V20 lekstroomvrij 3-polig + NPE met potentiaalvrij signaal contact
Art.nr. 5089777 | EAN 4012195405597
- Productbeschrijving
-
ProductbeschrijvingProtection-set VA, bliksem- en overspanningsafleidercombinatie type 1+2
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen tot 50 kA (10/350) per fase en tot 125 kA (10/350) N-PE
• Lekstroomvrij
• Afleider, insteekbaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Ingekapselde, niet dovende afleiders: voor toepassing in verdelerkasten
Toepassing: industriële installaties met bijzondere eisen.
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Afleidstroom (8/20 µs) [totaal] 100 kA Afstandssignalisatie ja Bedrijfstemperatuur max. 85 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Bliksempiekstroom (10/350 μs) 100 kA Bliksempiekstroom (10/350) [totaal] 100 kA CO₂-voetafdruk (GWP) van wieg tot poort 8,2981 kg CO₂e / 1 Stuk Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 50 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 mm² Kortsluitvastheid 25 kA Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 25 kA LPZ 0→2 Max. netzijdige overstroombeveiliging 125 Maximale afleidstootstroom (8/20 μs) 100 kA Maximale continuespanning AC 255 V Maximale voorverzekering 125 A Montagetype DIN-rail 35 mm Netvorm Overige Nominale afleidstootstroom (8/20 μs) 100 kA Nominale spanning AC (50/60 Hz) 230 V Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Uitblazend nee Uitvoering 3+NPE met FS Uitvoering van de polen 3+N/PE Volgstroomblusvermogen (eff) [N-PE] 25 kA - Alle typen
- Downloads
-
Specificatieblad PS4-VA TT+FS / 5089777 , 0.26MB , pdfCatalogus Surge protection , 28.42MB , pdfREACH Conformiteitsverklaring PS4-VA TT+FS / 5089777 , 0.12MB , pdfRoHS Conformiteitsverklaring PS4-VA TT+FS / 5089777 , 0.13MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
