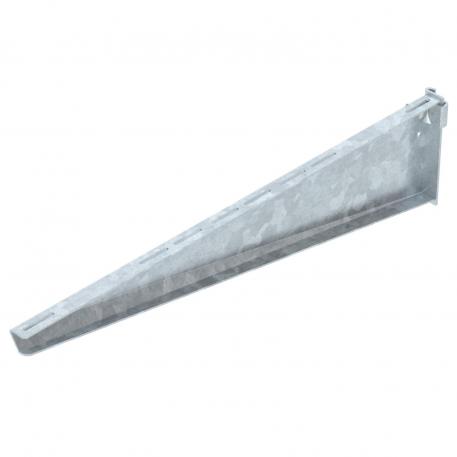

Profielconsole AS 55
Art.nr. 6419334 | EAN 4012195873204
- Productbeschrijving
-
Productbeschrijving
Profielconsole in zware uitvoering voor traploze bevestiging aan IS 8-profiel.
-
- Technische gegevens
-
Technische gegevens
Dimensie B910mm F in kN 5,5 kN Functiebehoud nee Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Profielconsole Afmetingen
Afm. H 215 mm Breedte 910 mm Hoogte 215 mm Lengte 41 mm Maat A 41 mm Maat B 910 mm Maat L 910 mm Technische gegevens
Belastingsdiagram console type AS 55
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
