Profielconsole AS 55 41 | 610 | 5,5
morepic-1 morepic-2 video-1

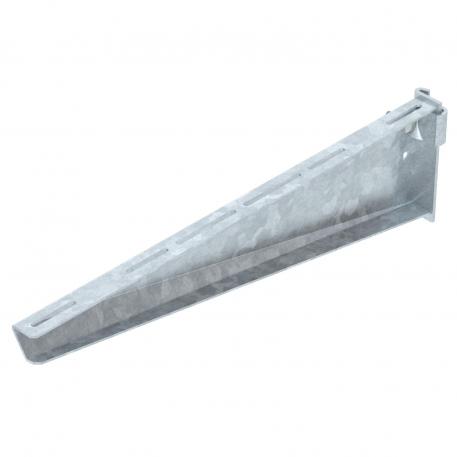

Profielconsole AS 55

Art.nr. 6419316 | EAN 4012195873174

41 mm
5,5 kN
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

Profielconsole in zware uitvoering voor traploze bevestiging aan IS 8-profiel.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • I-profiel
Technische gegevens

Technische gegevens

Dimensie B610mm
F in kN 5,5 kN
Functiebehoud nee
Materiaal staal
Oppervlak thermisch verzinkt
Roestvast staal, gebeitst nee
Uitvoering Profielconsole

Afmetingen

Afm. H 165 mm
Breedte 610 mm
Hoogte 165 mm
Lengte 41 mm
Maat B 610 mm
Maat L 610 mm

Technische gegevens

Belastingsdiagram console type AS 55

Belastingsdiagram console type AS 55
  • Doorbuiging van het uiteinde van de console bij toegestane consolebelasting Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
  • Toegestane consolebelasting in kN zonder manlast Toegestane consolebelasting in kN zonder manlast
  • Belastingscurve met consolelengte in mm Belastingscurve met consolelengte in mm
Alle typen

Alle typen

Type Lengte Breedte F in kN Art.nr. Aantal kl. VKE
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Stuks
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Stuks
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Stuks
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Stuks
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Stuks
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Stuks
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Stuks
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Stuks
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Stuks
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F Platkopbout met combimoer F FRSB 6x12 F 6406122
100 Stuks
Downloads

Download

Download
Download

Download
REACH Conformiteitsverklaring AS 55 61 FT / 6419316 , 0.12MB , pdf
Download
RoHS Conformiteitsverklaring AS 55 61 FT / 6419316 , 0.12MB , pdf
Download

Download

Download
Download

AS 55 61 FT / 6419316
