Profielconsole AS 55 41 | 560 | 5,5

morepic-1

morepic-2

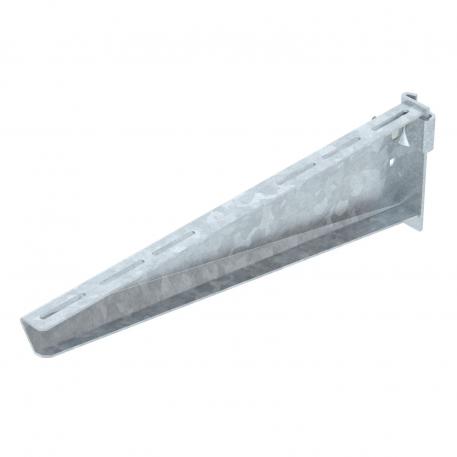

Profielconsole AS 55

Art.nr. 6419310 | EAN 4012195873167

Art.nr. / Type

Lengte	41 mm

Breedte

F in kN	5,5 kN

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Profielconsole in zware uitvoering voor traploze bevestiging aan IS 8-profiel.

Technische gegevens

Afmetingen

Afm. H	165 mm
Breedte	560 mm
Dimensie	B560mm
F in kN	5,5 kN
Functiebehoud	nee
Hoogte	165 mm
Lengte	41 mm

Maat A	41 mm
Maat B	560 mm
Maat L	560 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Profielconsole

Technische gegevens

Belastingsdiagram console type AS 55

Belastingsdiagram console type AS 55

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm

Alle typen

Alle typen

Type	Lengte	Breedte	F in kN	Art.nr.	Aantal	kl. VKE
AS 55 21 FT	41 mm	210 mm	5,5 kN	6419286	Stuks	1 Stuks
AS 55 31 FT	41 mm	310 mm	5,5 kN	6419292	Stuks	1 Stuks
AS 55 41 FT	41 mm	410 mm	5,5 kN	6419298	Stuks	1 Stuks
AS 55 51 FT	41 mm	510 mm	5,5 kN	6419304	Stuks	1 Stuks
AS 55 56 FT	41 mm	560 mm	5,5 kN	6419310	Stuks	1 Stuks
AS 55 61 FT	41 mm	610 mm	5,5 kN	6419316	Stuks	1 Stuks
AS 55 71 FT	41 mm	710 mm	5,5 kN	6419322	Stuks	1 Stuks
AS 55 81 FT	41 mm	810 mm	5,5 kN	6419328	Stuks	1 Stuks
AS 55 91 FT	41 mm	910 mm	5,5 kN	6419334	Stuks	1 Stuks
AS 55 101 FT	41 mm	1010 mm	5,5 kN	6419340	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Platkopbout met combimoer F	FRSB 6x12 F	6406122	Stuks	100 Stuks

Downloads

Specificatieblad AS 55 56 FT / 6419310 , 0.23MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring AS 55 56 FT / 6419310 , 0.17MB , pdf

REACH Conformiteitsverklaring AS 55 56 FT / 6419310 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring AS 55 56 FT / 6419310 , 0.12MB , pdf

Download

Milieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdf

Montagehandleiding Montagehandleiding I-profielsystemen , 0.03MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek AS 55 56 FT / 6419310, 57.41 kB, jpg

Dimensionale tekening AS 55 56 FT / 6419310, 71.21 kB, jpg

AS 55 56 FT / 6419310

6419310_KSTP1.stp, 877.79 kB

Stielausleger AS 55 56 FT.rfa, 316.00 kB
